Pengujian berikut memverifikasi bahwa sistem Antarmuka Digital Alat Musik (MIDI) dan API C atau C++ terkait (untuk Tes MIDI Asli) dan API bahasa Java (untuk Tes MIDI JAVA) berfungsi seperti yang diharapkan. Tes ini mempunyai persyaratan sebagai berikut:
- Periferal yang diperlukan: Periferal MIDI dengan kabel loopback terkait.
Contoh periferal MIDI dengan kabel loopback terkait ditunjukkan pada gambar berikut:
Gambar 1. Bagian depan antarmuka audio USB dengan port MIDI I/O
Gambar 2. Bagian belakang antarmuka audio USB dengan port MIDI I/O
Gambar 3. Kabel DIN MIDI 5-pin standar

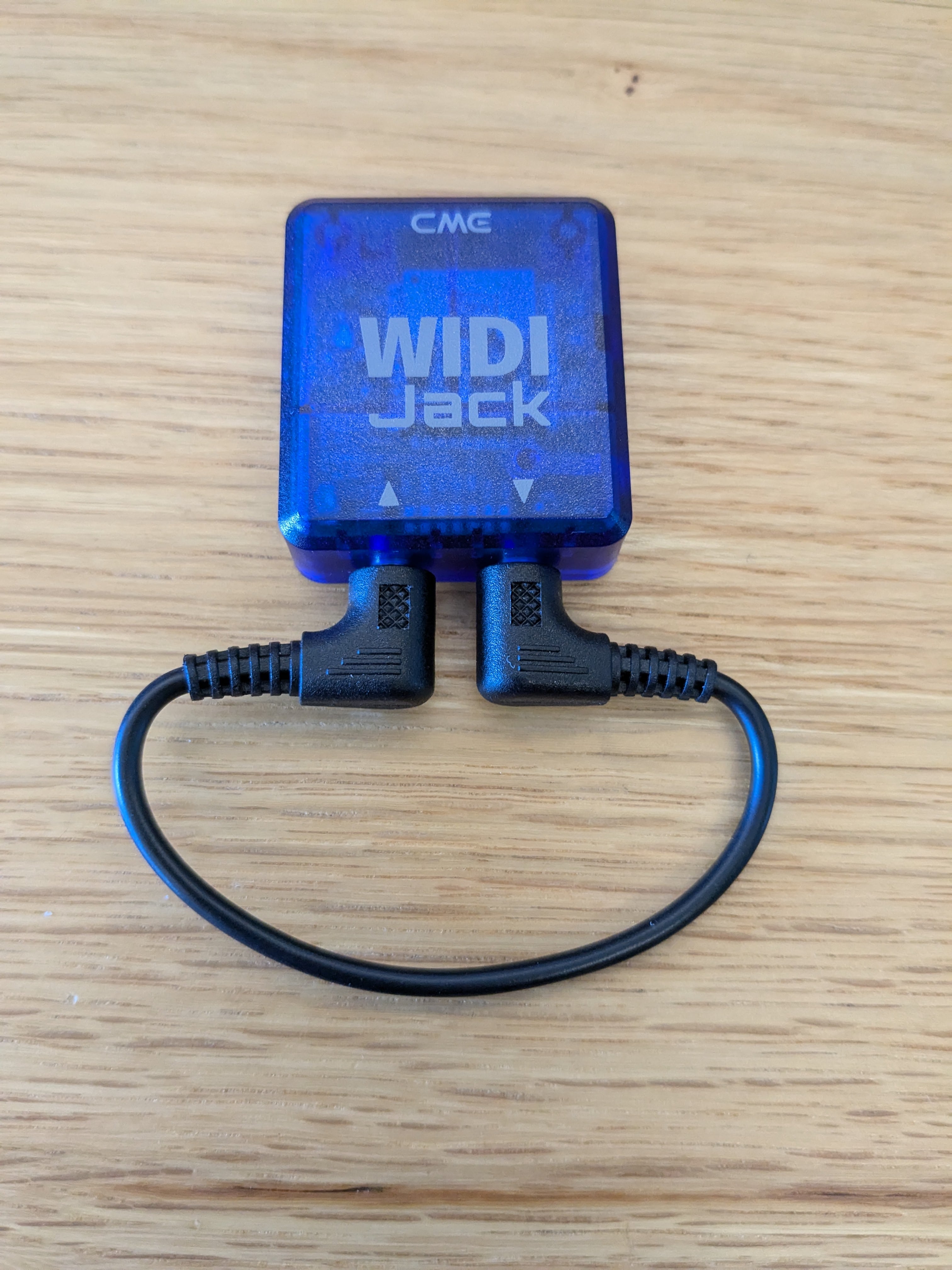

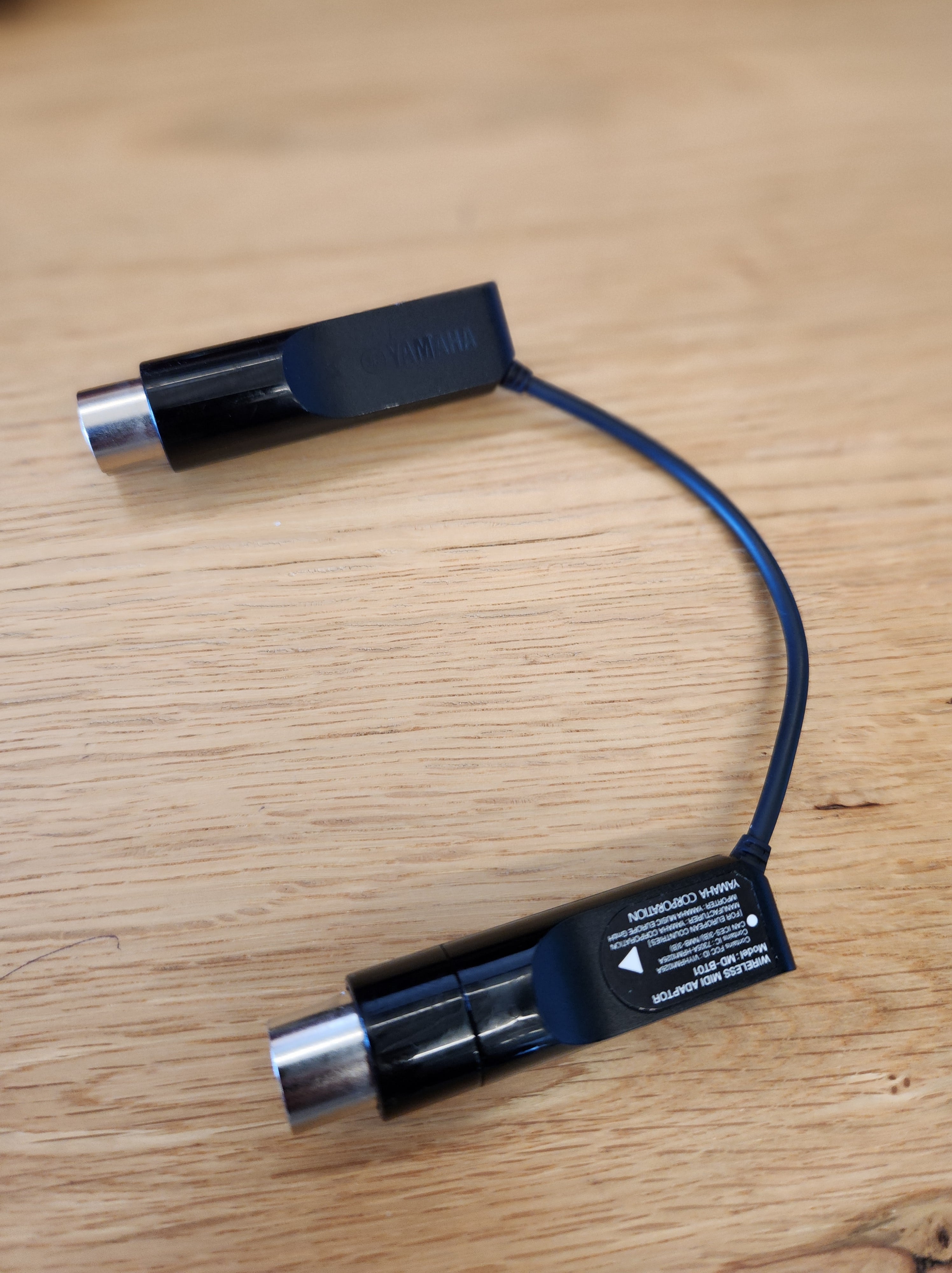

Gambar 4. Antarmuka Bluetooth MIDI, seperti Yamaha MD-BT01 atau Roland WM-1
Tes loopback
Semua pengujian loopback mengirimkan serangkaian pesan MIDI melalui perangkat pengujian, mengulang kembali data tersebut, dan kemudian memantau input perangkat tersebut untuk memeriksa apakah data yang diterima cocok dengan data yang dikirim.
Semua tes berikut harus lulus sebelum Anda menandainya sebagai lulus di aplikasi.
Uji loopback USB MIDI
- Pada periferal antarmuka Audio/MIDI USB, sambungkan input MIDI ke output MIDI dengan kabel DIN MIDI 5-pin standar.
- Hubungkan periferal antarmuka Audio/MIDI USB ke perangkat yang sedang diuji DUT. Ketika DUT mengenali periferal yang terhubung, layar pengujian menampilkan nama perangkat (input dan output) dan membuat tombol Uji Antarmuka USB MIDI tersedia.
- Ketuk Uji Antarmuka MIDI USB .
- Tunggu hingga tes selesai, lalu lihat hasil yang dilaporkan di layar tes.
Uji loopback MIDI virtual
Tidak diperlukan perangkat keras eksternal untuk pengujian ini.
- Ketuk Uji Antarmuka MIDI Virtual .
- Tunggu hingga tes selesai, lalu lihat hasil yang dilaporkan di layar tes.
Uji loopback MIDI Bluetooth
- Unduh dan instal aplikasi MIDI BLE Connect dari Play Store.
- Pada periferal antarmuka USB Audio/MIDI, sambungkan antarmuka Bluetooth MIDI ke konektor input dan output MIDI di bagian belakang antarmuka USB Audio/MIDI. Konektor pada antarmuka Bluetooth MIDI memiliki arah tertentu:
- Steker INPUT pada antarmuka Bluetooth MIDI harus terhubung ke jack INPUT pada antarmuka USB Audio/MIDI.
- Steker OUTPUT pada antarmuka Bluetooth MIDI harus terhubung ke jack OUTPUT pada antarmuka USB Audio/MIDI.
- Hubungkan perangkat antarmuka USB Audio/MIDI ke DUT.
- Jalankan aplikasi MIDI BLE Connect. Pindai perangkat MIDI Bluetooth yang terhubung ke perangkat USB. Pilih perangkat MIDI Bluetooth ini.
- Ketika DUT mengenali periferal yang terhubung, layar pengujian menampilkan nama perangkat (input dan output) dan menyediakan tombol Antarmuka MIDI USB Bluetooth .
- Ketuk Antarmuka MIDI USB Bluetooth .
- Tunggu hingga tes selesai, lalu lihat hasil yang dilaporkan di layar tes.
