CTS Verifier MIDI 測試

下列測試會驗證樂器數位介面 (MIDI) 系統和相關的 C 或 C++ API (針對原生 MIDI 測試) 以及 Java 語言 API (針對 JAVA MIDI 測試) 是否正常運作。這項測試的規定如下：

• 必要的周邊裝置：MIDI 週邊裝置，以及相關聯的回送線。

下圖顯示 MIDI 外接裝置與相關迴圈電纜的範例：

圖 1. 含 MIDI I/O 連接埠的 USB 音訊介面前端

圖 2. 設有 MIDI I/O 連接埠的 USB 音訊介面背面

圖 3. 標準 5 針 DIN MIDI 傳輸線

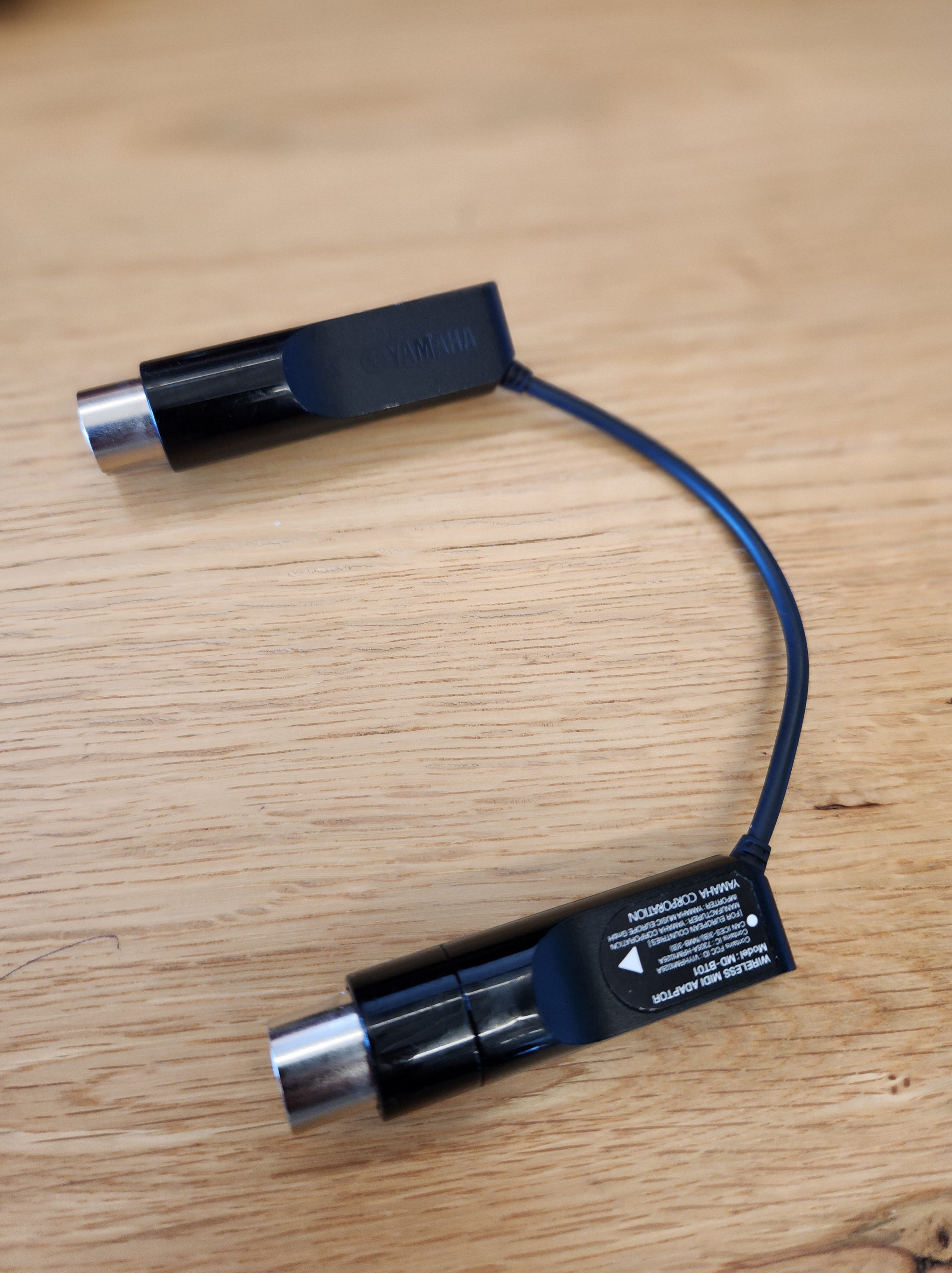

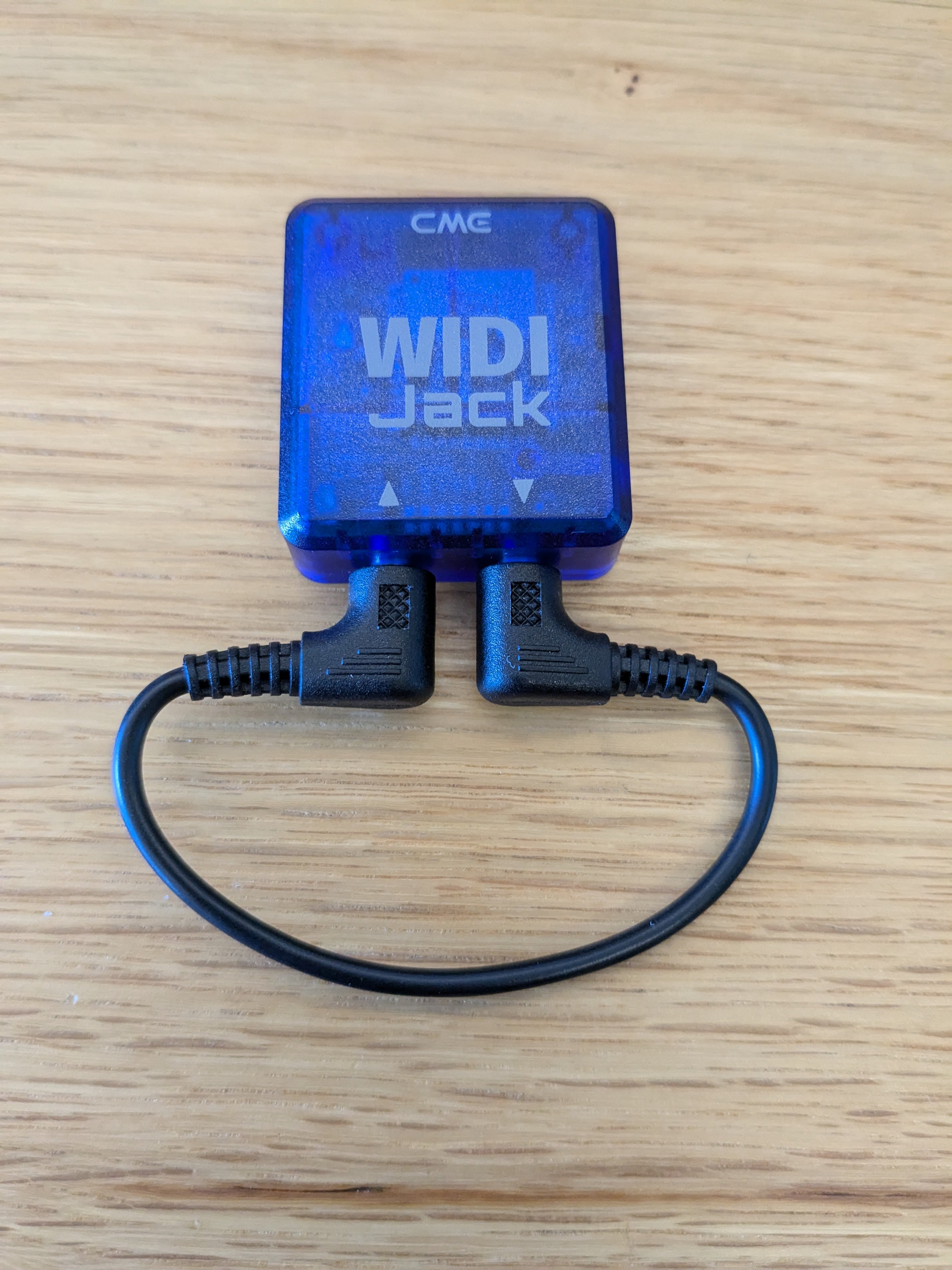

圖 4. 藍牙 MIDI 介面，例如 Yamaha MD-BT01 或 Roland WM-1

迴送測試

所有回送測試都會透過測試週邊裝置傳送一組 MIDI 訊息、回送該資料，然後監控該裝置的輸入內容，確認收到的資料是否與傳送的資料相符。

您必須通過下列所有測試，才能將測試標示為應用程式中已傳遞。

測試 USB MIDI 迴送

1. 在 USB 音訊/MIDI 介面周邊裝置上，使用標準 5 針 DIN MIDI 傳輸線，將 MIDI 輸入端連接至 MIDI 輸出端。
2. 將 USB/MIDI 介面週邊裝置連接至測試 DUT 的裝置。當 DUT 辨識已連結的周邊裝置時，測試畫面會顯示裝置名稱 (輸入和輸出)，並提供「Test USB MIDI Interface」按鈕。
3. 輕觸「測試 USB MIDI 介面」。
4. 請等待測試完成，然後在測試畫面上查看回報的結果。

測試虛擬 MIDI 回送

這項測試不需要外部硬體。

1. 輕觸「測試虛擬 MIDI 介面」。
2. 等待測試完成，然後在測試畫面上查看回報的結果。

測試藍牙 MIDI 迴送

1. 從 Play 商店下載並安裝 MIDI BLE Connect 應用程式。
2. 在 USB 音訊/MIDI 介面周邊裝置上，將藍牙 MIDI 介面連接至 USB 音訊/MIDI 介面背面的 MIDI 輸入和輸出連接器。藍牙 MIDI 介面上的連接器具有特定方向性：
   • 藍牙 MIDI 介面的輸入插頭必須連接至 USB 音訊/MIDI 介面的輸入插孔。
   • 藍牙 MIDI 介面上的 OUTPUT 插頭必須連線至 USB 音訊/MIDI 介面上的輸出內容插孔。
3. 將 USB 音訊/MIDI 介面周邊裝置連接至 DUT。
4. 執行 MIDI BLE Connect 應用程式。掃描連接至 USB 周邊裝置的藍牙 MIDI 裝置。選取這部藍牙 MIDI 裝置。
5. 當 DUT 辨識連接的周邊裝置時，測試畫面會顯示裝置名稱 (輸入和輸出)，並顯示「Bluetooth USB MIDI Interface」按鈕。
6. 輕觸「藍牙 USB MIDI 介面」。
7. 等待測試完成，然後在測試畫面中查看回報的結果。
