Pengujian MIDI CTS Verifier

Pengujian berikut memverifikasi bahwa sistem Musical Instrument Digital Interface (MIDI) dan API C atau C++ terkait (untuk Pengujian MIDI Native) serta API bahasa Java (untuk Pengujian MIDI JAVA) berfungsi seperti yang diharapkan. Pengujian ini memiliki persyaratan berikut:

• Periferal yang diperlukan: Periferal MIDI dengan kabel loopback terkait.

Contoh periferal MIDI dengan kabel loopback terkait ditampilkan dalam gambar berikut:

Gambar 1. Bagian depan antarmuka audio USB dengan port I/O MIDI

Gambar 2. Bagian belakang antarmuka audio USB dengan port I/O MIDI

Gambar 3. Kabel MIDI DIN 5 pin standar

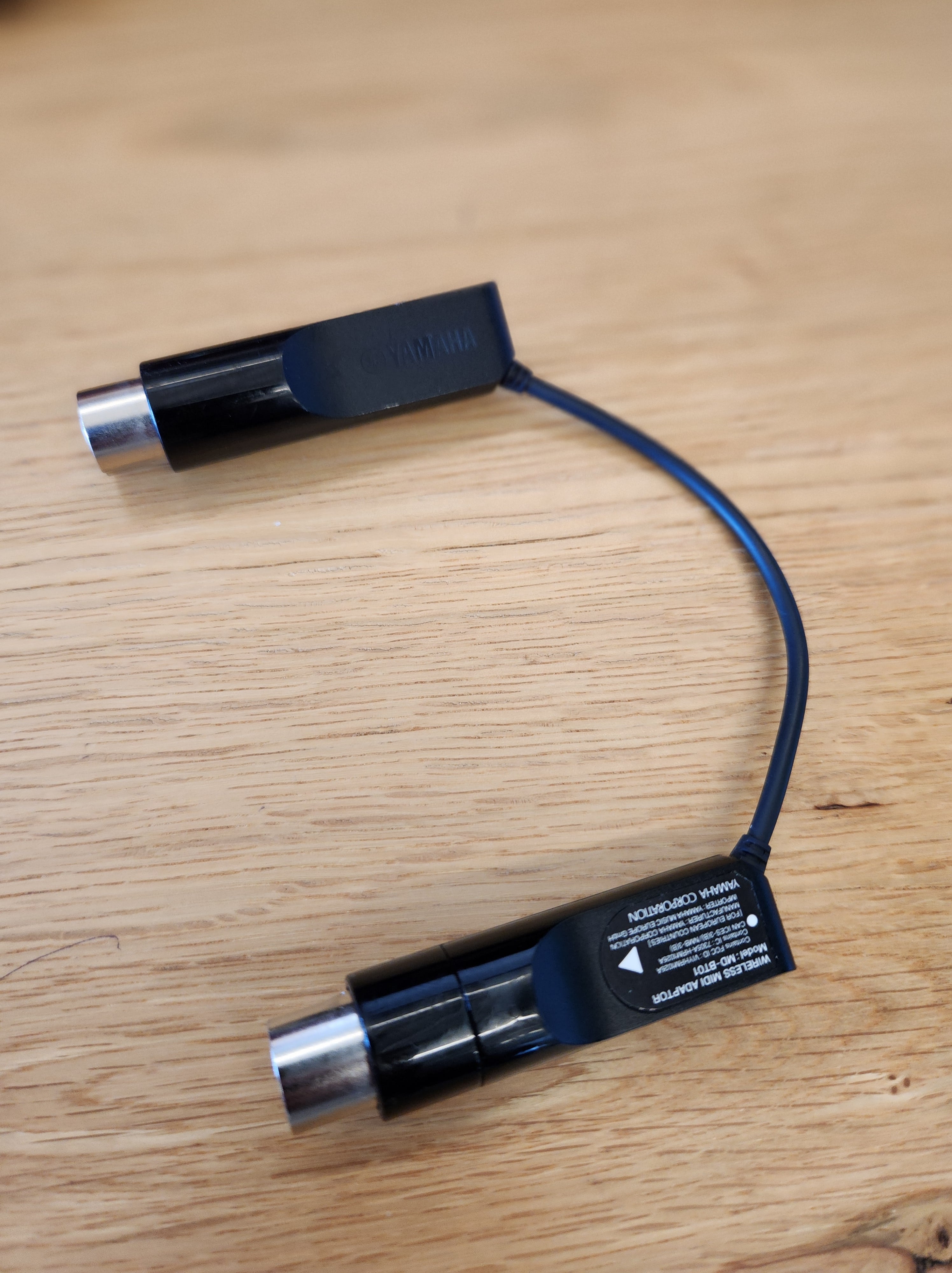

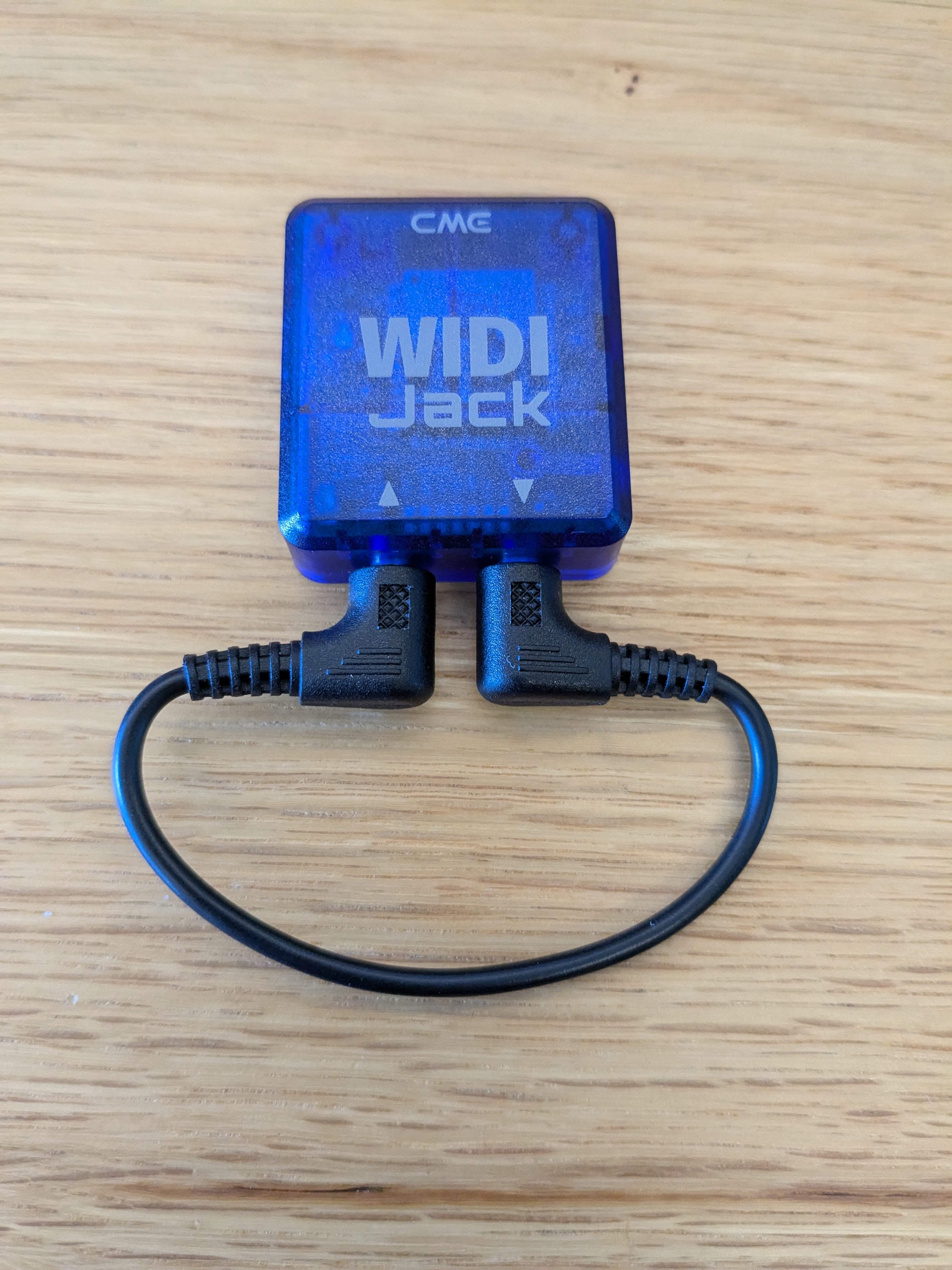

Gambar 4. Antarmuka MIDI Bluetooth, seperti Yamaha MD-BT01 atau Roland WM-1

Pengujian loopback

Semua pengujian loopback mengirim serangkaian pesan MIDI yang keluar melalui periferal pengujian, melakukan loop kembali data tersebut, lalu memantau input perangkat tersebut untuk memeriksa apakah data yang diterima cocok dengan data yang dikirim.

Semua pengujian berikut harus lulus sebelum Anda menandainya sebagai lulus di aplikasi.

Menguji loopback USB MIDI

1. Di periferal antarmuka Audio/MIDI USB, hubungkan input MIDI ke output MIDI dengan kabel DIN MIDI standar 5 pin.
2. Hubungkan periferal antarmuka Audio/MIDI USB ke DUT perangkat yang sedang diuji. Saat DUT mengenali periferal yang terhubung, layar pengujian akan menampilkan nama perangkat (input dan output) dan membuat tombol Test USB MIDI Interface tersedia.
3. Ketuk Uji Antarmuka USB MIDI.
4. Tunggu hingga pengujian selesai, lalu lihat hasil yang dilaporkan di layar pengujian.

Menguji loopback MIDI virtual

Tidak diperlukan hardware eksternal untuk pengujian ini.

1. Ketuk Uji Antarmuka MIDI Virtual.
2. Tunggu hingga pengujian selesai, lalu lihat hasil yang dilaporkan di layar pengujian.

Menguji loopback MIDI Bluetooth

1. Download dan instal aplikasi MIDI BLE Connect dari Play Store.
2. Pada periferal antarmuka Audio/MIDI USB, hubungkan antarmuka MIDI Bluetooth ke konektor input dan output MIDI di bagian belakang antarmuka Audio/MIDI USB. Konektor di antarmuka Bluetooth MIDI memiliki arah tertentu:
   • Steker INPUT di antarmuka MIDI Bluetooth harus terhubung ke jack INPUT di antarmuka Audio/MIDI USB.
   • Steker OUTPUT di antarmuka MIDI Bluetooth harus terhubung ke jack OUTPUT di antarmuka USB Audio/MIDI.
3. Hubungkan periferal antarmuka Audio/MIDI USB ke DUT.
4. Jalankan aplikasi MIDI BLE Connect. Pindai perangkat MIDI Bluetooth yang terhubung ke periferal USB. Pilih perangkat MIDI Bluetooth ini.
5. Saat DUT mengenali periferal yang terhubung, layar pengujian akan menampilkan nama perangkat (input dan output) dan membuat tombol Bluetooth USB MIDI Interface tersedia.
6. Ketuk Antarmuka MIDI USB Bluetooth.
7. Tunggu hingga pengujian selesai, lalu lihat hasil yang dilaporkan di layar pengujian.
