تتحقق الاختبارات التالية من أن نظام الواجهة الرقمية للآلات الموسيقية (MIDI) وواجهة برمجة تطبيقات C أو C++ المقترنة (لاختبار MIDI الأصلي) وواجهة برمجة تطبيقات لغة Java (لاختبار JAVA MIDI) تعمل كما هو متوقع. يحتوي هذا الاختبار على المتطلبات التالية:
- الأجهزة الطرفية المطلوبة: جهاز طرفي MIDI مزود بكابلات الاسترجاع المرتبطة.
يتم عرض أمثلة على أجهزة MIDI الطرفية مع كبلات الاسترجاع المرتبطة في الأشكال التالية:
الشكل 1. الجزء الأمامي من واجهة صوت USB مع منافذ الإدخال/الإخراج MIDI
الشكل 2. الجزء الخلفي من واجهة صوت USB مع منافذ الإدخال/الإخراج MIDI
الشكل 3. كابل DIN MIDI قياسي ذو 5 سنون

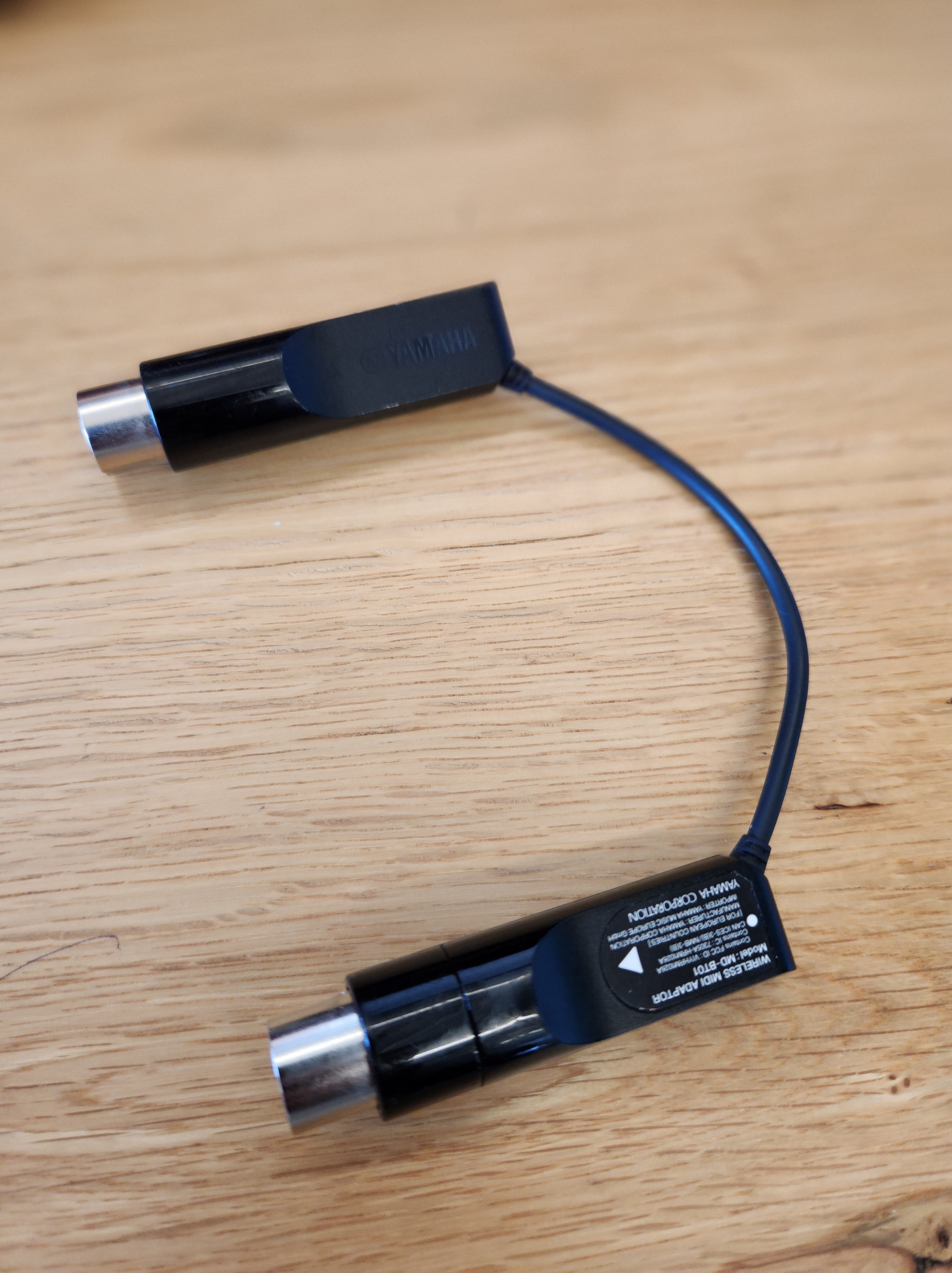

الشكل 4. واجهة Bluetooth MIDI، مثل Yamaha MD-BT01 أو Roland WM-1
اختبارات الاسترجاع
ترسل جميع اختبارات الاسترجاع مجموعة من رسائل MIDI عبر جهاز الاختبار الطرفي، وتعيد تلك البيانات، ثم تراقب إدخال هذا الجهاز للتأكد من أن البيانات المستلمة تتطابق مع البيانات التي تم إرسالها.
يجب أن تجتاز جميع الاختبارات التالية قبل وضع علامة "تم اجتيازها" في التطبيق.
اختبار استرجاع USB MIDI
- على الجهاز الطرفي لواجهة USB Audio/MIDI، قم بتوصيل دخل MIDI بمخرج MIDI باستخدام كبل DIN MIDI القياسي ذي 5 سنون.
- قم بتوصيل واجهة USB Audio/MIDI الطرفية بالجهاز قيد اختبار DUT. عندما يتعرف DUT على الجهاز الطرفي المتصل، تعرض شاشة الاختبار أسماء الأجهزة (الإدخال والإخراج) وتجعل زر اختبار واجهة USB MIDI متاحًا.
- انقر فوق اختبار واجهة USB MIDI .
- انتظر حتى يكتمل الاختبار، ثم قم بعرض النتائج المبلغ عنها على شاشة الاختبار.
اختبار استرجاع MIDI الظاهري
لا يلزم وجود أجهزة خارجية لهذا الاختبار.
- اضغط على اختبار واجهة MIDI الافتراضية .
- انتظر حتى يكتمل الاختبار، ثم قم بعرض النتائج المبلغ عنها على شاشة الاختبار.
اختبار استرجاع Bluetooth MIDI
- قم بتنزيل وتثبيت تطبيق MIDI BLE Connect من متجر Play.
- على الجهاز الطرفي لواجهة USB Audio/MIDI، قم بتوصيل واجهة Bluetooth MIDI بموصلات الإدخال والإخراج MIDI الموجودة في الجزء الخلفي من واجهة USB Audio/MIDI. الموصلات الموجودة على واجهة Bluetooth MIDI لها اتجاه محدد:
- يجب أن يتصل قابس INPUT الموجود على واجهة Bluetooth MIDI بمقبس INPUT الموجود على واجهة USB Audio/MIDI.
- يجب أن يتصل قابس OUTPUT الموجود على واجهة Bluetooth MIDI بمقبس OUTPUT الموجود على واجهة USB Audio/MIDI.
- قم بتوصيل واجهة USB Audio/MIDI الطرفية بـ DUT.
- قم بتشغيل تطبيق MIDI BLE Connect. ابحث عن جهاز Bluetooth MIDI المتصل بجهاز USB الطرفي. حدد جهاز Bluetooth MIDI هذا.
- عندما يتعرف DUT على الجهاز الطرفي المتصل، تعرض شاشة الاختبار أسماء الأجهزة (الإدخال والإخراج) وتجعل زر Bluetooth USB MIDI Interface متاحًا.
- اضغط على واجهة Bluetooth USB MIDI .
- انتظر حتى يكتمل الاختبار، ثم قم بعرض النتائج المبلغ عنها في شاشة الاختبار.
