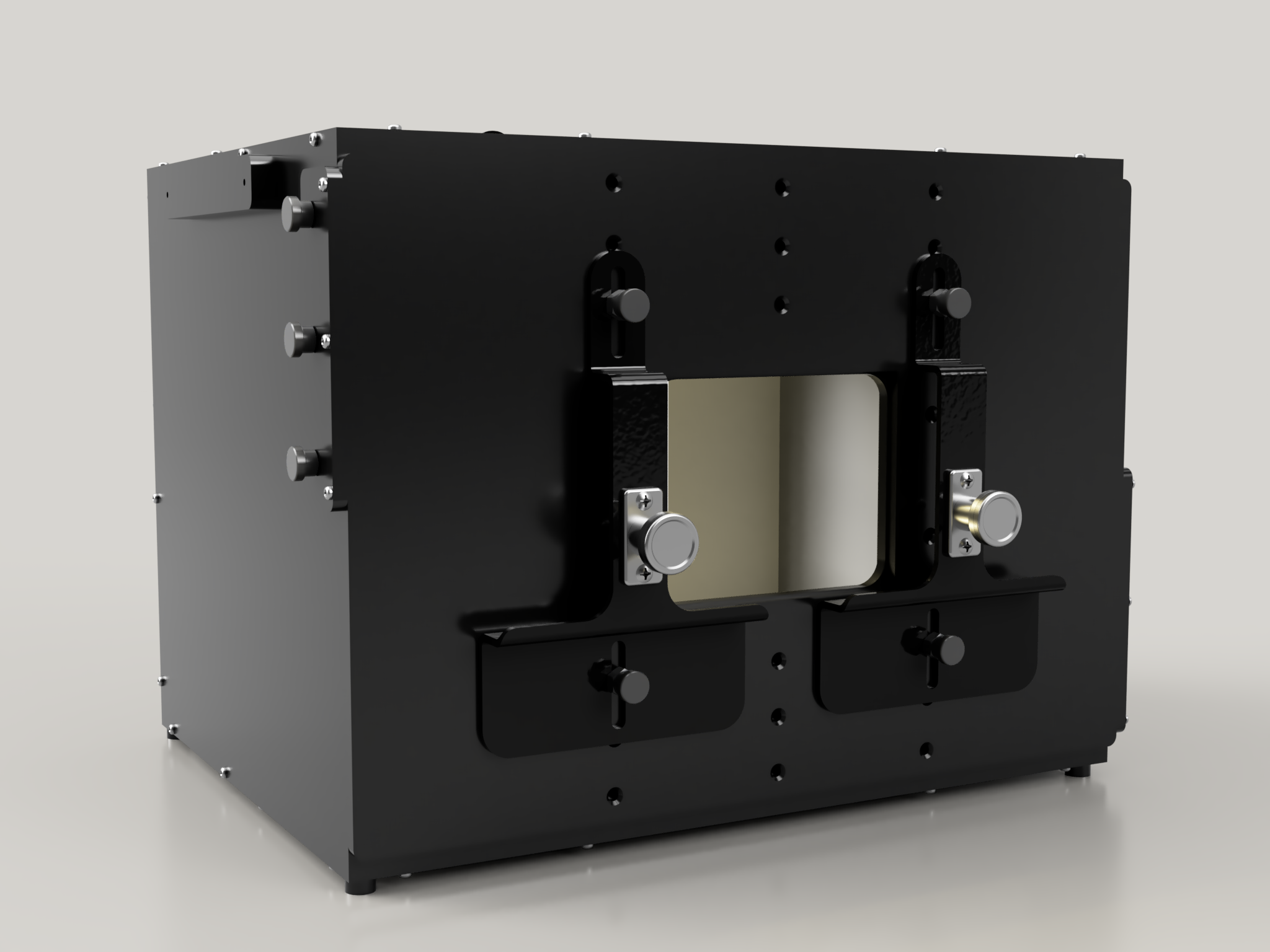

ITS trong hộp nhìn thông thường (RFoV) (bản sửa đổi 1a) bao gồm một hộp nhựa được cắt laser từ bản vẽ thiết kế có sự hỗ trợ của máy tính (CAD), một máy tính bảng biểu đồ và một thiết bị đang được thử nghiệm (DUT). RFoV ITS-in-a-box được thiết kế để kiểm thử các thiết bị có FoV dưới 90 độ (RFoV). Bạn có thể mua một hộp đựng thiết bị tích hợp hoặc tự mình xây dựng.
Mua một RFoV ITS đi kèm
Bạn nên mua RFoV ITS tích hợp (bản sửa đổi 1a) của một trong những nhà cung cấp đủ điều kiện sau đây.
Byte Bridge Inc.
Hoa Kỳ: 1502 Crocker Ave, Hayward, CA 94544-7037
Trung Quốc: 22F #06-08, Hongwell International Tower Tower A, 1600 West Zhongshan Road, Xuhui, Thượng Hải, 200235
www.bytebt.comb6byte-8Thiết kế của MYWAY
4F., Số 163, Đường Fu-Ying, Quận XinZhuang, Thành phố Tân Bắc 242, Đài Loan
twmyway.com
sales@myway.tw
+886-2-29089060
Video hướng dẫn
Đây là video hướng dẫn cách thiết lập RFoV ITS tích hợp.
Tạo một RFoV ITS tích hợp sẵn
Thay vì mua một RFoV ITS tích hợp sẵn, bạn có thể tự chế tạo một thiết bị riêng. Phần này cung cấp hướng dẫn chi tiết về cách lắp ráp.
Bản vẽ cơ khí
Bộ thiết bị ITS-a-box bao gồm một DUT, một máy tính bảng biểu đồ, một hệ thống chiếu sáng bên trong và một hộp nhựa được cắt laser từ bản vẽ CAD (như trong Hình 1).
Để bắt đầu, hãy tải các tệp phát hành chính thức Bản sửa đổi 1a mới nhất xuống.

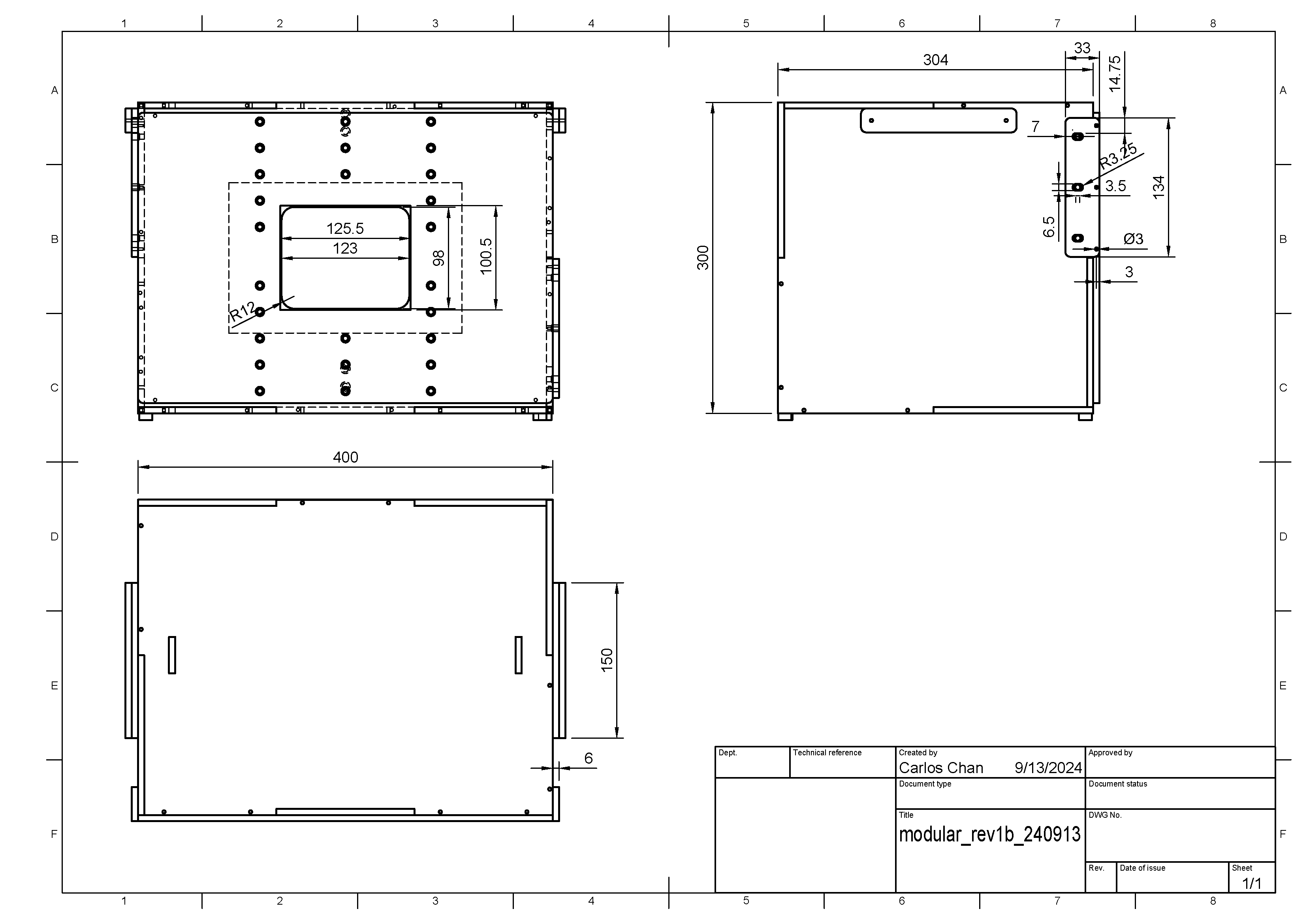

Hình 1. Bản vẽ cơ khí của ITS-in-a-box
Mua phần cứng qua hoá đơn vật tư (BOM). Cắt các mảnh nhựa và vinyl.
Công cụ cần thiết
Có sẵn các công cụ sau:
- Tua vít đầu tox
- Khoan điện
- Keo ABS
- Kìm mũi kim
- Dao X-ACTO
- Kéo hoặc cắt dây (không bắt buộc)
Bước 1: Dán chân tường bằng nhựa vinyl và keo
Phủ nhựa vinyl màu lên mặt nhẵn của acrylonitrile butadien styrene (ABS) và cắt các lỗ hở cần thiết như trong Hình 2 và 3. Áp dụng đĩa than màu trắng có lỗ mở hình chữ nhật lớn trên cạnh máy tính bảng của hộp và đĩa than màu đen có lỗ mở hình tròn trên mặt thiết bị di động của hộp. Áp dụng đĩa than màu xám trên các bảng điều khiển bên như trong Hình 3 và dán chân đế vào 4 góc của bảng điều khiển dưới cùng như trong Hình 4. Để biết thêm thông tin, hãy xem wikiHow.
Hình 2. Nhựa màu đen ở mặt trước (bên trái) và đĩa than màu trắng ở bảng điều khiển mặt sau (bên phải)
Hình 3. Nhựa vinyl màu xám trên bảng điều khiển bên
Hình 4. Bàn chân ở 4 góc của bảng điều khiển dưới cùng
Bước 2: Chiếu sáng
Cách lắp ráp thành phần chiếu sáng tích hợp sẵn:
Tập hợp thiết bị chiếu sáng như minh hoạ trong Hình 5.
Hình 5. Bộ phận lắp ráp đèn
Phần cứng bao gồm các thanh đèn LED, vách ngăn bằng nhựa, giá đỡ đèn bằng nhựa, kẹp đèn bằng nhựa hoặc kim loại có trong bộ đèn LED và 4 vít 6-32 đầu có đai ốc đầu sồi.
Bắt vít các kẹp đèn vào tấm chắn nhựa như minh hoạ trong Hình 6. Cố định các kẹp bằng hạt sồi ở mặt còn lại của tấm chắn.
Hình 6. Tấm chắn nhựa có gắn các kẹp ánh sáng
Để lắp ráp đèn, hãy dùng các kẹp đèn bằng nhựa gắn các tấm chắn nhựa vào mặt sau của thanh đèn LED.
Hình 7. Thanh ánh sáng với các đèn hướng xuống dưới và các vít luồn qua các kẹp
Khi thành phần chiếu sáng được lắp ráp, các thanh đèn LED phải hướng xuống, còn các tấm chắn bằng nhựa phải che phủ bề mặt phản chiếu sáng bóng ở mặt sau của thanh đèn LED.
Bước 3: Giá đỡ điện thoại
Cách lắp ráp giá đỡ điện thoại:
Thu thập các vật dụng cần thiết như minh hoạ trong Hình 8.
Hình 8. Các mục trên giá đỡ điện thoại
Phần cứng bao gồm 2 giá đỡ điện thoại bằng kim loại, 2 chốt đẩy, 2 đầu cao su, 4 vít đầu pan có kích thước 8 – 32 và các đai ốc tương ứng.
Cắt các đầu cao su đủ ngắn để không ảnh hưởng đến hoạt động của pít tông (khoảng một nửa), sau đó áp dụng các đầu cao su để che các đầu của pít tông.
Hình 9. Pít tông có đầu cao su
Lắp ráp giá đỡ điện thoại bằng vít trên đầu pan để gắn các cơ chế của pít tông vào giá đỡ kim loại. Nhớ siết chặt các vít bằng các đai ốc tương ứng.
Hình 10. Giá đỡ điện thoại lắp ráp
Bước 4: Tấm khẩu độ
Cách lắp ráp tấm khẩu độ trước:
Tập hợp phần cứng tấm khẩu độ phía trước như trong Hình 11.
Hình 11. Các chi tiết của cụm tấm khẩu độ trước
Phần cứng bao gồm giá treo điện thoại đã lắp ráp, bảng điều khiển giá đỡ điện thoại, 4 vít bằng ni lông ngắn và 4 đai ốc ni lông (cần thiết để giữ cho các vít không bị nhô ra qua mặt sau của tấm nhựa).
Dùng các vít và đai ốc để cố định các giá đỡ điện thoại đã lắp ráp vào bảng điều khiển giá đỡ điện thoại. Đảm bảo giá đỡ điện thoại có đúng hướng như trong Hình 12.
Hình 12. Tấm khẩu độ phía trước được lắp ráp
Bước 5: Giá đỡ máy tính bảng
Cách lắp ráp giá đỡ bàn:
Tập hợp phần cứng lắp ráp gắn máy tính bảng như trong Hình 13.
Hình 13. Các chi tiết của bộ phận lắp ráp trên giá đỡ máy tính bảng
Phần cứng bao gồm bảng điều khiển mặt sau, giá đỡ máy tính bảng, một chốt đẩy, một đầu cao su, 2 vít đầu tròn có kích thước 8 đến 32, 2 vít bằng ni lông ngắn và các đai ốc tương ứng.
Lắp ráp giá đỡ máy tính bảng bằng cách dùng vít trên đầu kéo để gắn các cơ chế của pít tông vào giá đỡ kim loại. Nhớ siết chặt các vít bằng các đai ốc tương ứng.
Dùng các vít và đai ốc để cố định giá đỡ máy tính bảng đã lắp ráp vào bảng điều khiển mặt sau. Đảm bảo giá đỡ điện thoại đúng hướng như trong Hình 14.
Hình 14. Giá đỡ máy tính bảng lắp ráp
Bước 6: Lắp đặt đèn
Cách lắp đặt đèn:
Lắp đặt các tấm chắn ánh sáng ở các bảng điều khiển trên cùng và dưới cùng như minh hoạ trong Hình 15.
Hình 15. Tấm chắn ánh sáng được lắp đặt ở các tấm trên cùng và dưới cùng
Cố định các vách ngăn ánh sáng bằng cách ép chốt vào lỗ nhỏ trên thẻ hình chữ nhật kéo dài qua khe ở bảng điều khiển trên cùng và dưới cùng như trong Hình 16.
Hình 16. Cận cảnh chốt cắm trong thẻ gắn đèn LED ở bên ngoài hộp
Để cố định các chốt, hãy bóp nhẹ các chốt cho đến khi bạn cảm thấy áp lực nào đó lên phần nhựa vì các chốt đã được cố định vào vị trí.
Hình 17. Kìm dùng để lắp ghim
Lắp ghép các bảng điều khiển phía trước và bên theo đúng hướng như trong Hình 18 rồi dán chúng lại với nhau từ bên ngoài.
Hình 18. Hướng vị trí đèn
Gắn dây nguồn vào thanh đèn nguồn như minh hoạ trong Hình 19.
Hình 19. Dây nguồn chiếu sáng
Luồn dây nguồn qua lỗ trên bảng điều khiển bên trái. Dây nguồn có các đầu nối khác nhau ở mỗi đầu: đầu nối hẹp hơn gắn vào thanh đèn LED, còn đầu nối lớn hơn sẽ gắn vào bộ sạc.
Hình 20. Dây nguồn thoát ra khỏi thiết bị thử nghiệm ở phía bên trái
Nối các đèn trên cùng với đèn dưới cùng và cố định cáp vào bảng điều khiển bên trái.
Hình 21. Dây đèn được neo vào bảng điều khiển bên trái
Bước 7: Lắp ráp các bảng điều khiển bên, giá đỡ máy tính bảng và tay cầm
Cách lắp ráp các bảng điều khiển bên ITS đi kèm, giá đỡ máy tính bảng và tay cầm bằng vít:
Lắp tất cả các cạnh của bảng điều khiển rồi dán lại với nhau như minh hoạ trong Hình 22.
Hình 22. Thiết bị có sẵn trong hộp được gắn vào nhau để lắp ráp
Dùng máy khoan điện để tạo các lỗ mồi dựa trên các lỗ hiện có. Đảm bảo các lỗ mồi đủ lớn cho 4 – 40 vít để nhựa ABS không bị nứt khi luồn vít.
Hình 23. Khoan các lỗ mồi cho 4-40 vít
Vặn tất cả các tấm ván lại với nhau bằng từ 4 đến 40 vít tự khai thác.
Hình 24. 4 – 40 vít để lắp ráp tấm
Tập hợp các bộ phận của tên người dùng như minh hoạ trong Hình 25.
Hình 25. Các phần của tên người dùng
Phần cứng bao gồm bốn miếng nhựa hình chữ nhật và bốn ốc vít 6-32.
Lắp ráp các tay cầm như trong Hình 26.
Hình 26. Tay cầm đã lắp ráp
Bước 8: Lắp ráp và thiết lập lần cuối
Để thực hiện việc lắp ráp cuối cùng của thiết bị ITS trong hộp:
Gắn giá đỡ máy tính bảng vào bảng điều khiển mặt sau và điều chỉnh chiều cao theo kích thước của máy tính bảng.
Hình 27. Máy tính bảng nằm trong giá đỡ máy tính bảng ở mặt sau của hộp
Gắn bảng điều khiển khẩu độ vuông không có giá đỡ điện thoại vào mặt trước của hộp bằng 4 – 40 vít như trong Hình 28.
Hình 28. Bảng điều khiển điện thoại mặt trước đã lắp ráp
Chèn khẩu độ bo mạch chủ 10x10 cm cho vừa với khẩu độ máy ảnh của DuT.
Hình 29. Thiết bị tích hợp sẵn trong hộp có lắp đặt khẩu độ bo mạch chủ
Lắp đặt điện thoại bằng cách căn chỉnh camera cho phù hợp với lỗ mở khẩu độ. Kiểm tra cách căn chỉnh thông qua lỗ mở máy tính bảng.
Hình 30. Thiết bị tích hợp sẵn trong hộp với một điện thoại đã cài đặt
Cắt khẩu độ cho camera. Bạn có thể cắt một khẩu độ (để kiểm thử một điện thoại) hoặc hai khẩu độ (để kiểm thử 2 điện thoại). Khẩu độ của camera trước và sau của Pixel XL và Pixel XL được thể hiện trong Hình 31. Camera trước có khẩu độ tròn vì không có đèn flash hoặc laser, trong khi camera sau có khẩu độ hình chữ nhật cho phép đèn flash và laser hoạt động mà không bị chặn.
Hình 31. Khẩu độ mẫu cho cả máy ảnh trước và sau
Ngoài ra, bạn cũng có thể cắt khẩu độ ra khỏi bìa các tông và sơn đen bằng bút đánh dấu, sơn xịt hoặc acrylic như trong Hình 32.
Hình 32. Lấy mẫu khẩu độ cardboard cho cả máy ảnh trước và sau
Dùng máy kiểm tra lux kỹ thuật số để kiểm tra lux của đèn LED. Ví dụ này sử dụng phương thức YF-1065 by Contempo View.
Hình 33. YF-1065 của Contempo Views
Đặt đồng hồ đo ánh sáng ở cạnh máy tính bảng rồi chuyển sang 2000 lux để đo ánh sáng. Độ sáng nên nằm trong khoảng 100 – 300 lux. Mọi giá trị thấp hơn đáng kể đều quá tối để kiểm thử và có thể dẫn đến thất bại trong kiểm thử.
Hình 34. Đèn đo Lux từ mặt sau gắn với giá đỡ máy tính bảng
Hãy làm theo bước thích hợp tuỳ thuộc vào giá trị lux đo được:
- Nếu đèn ở mức phù hợp, hãy vặn các tấm trước và tấm sau vào đúng vị trí.
- Nếu đèn ở mức không chính xác, hãy kiểm tra để đảm bảo rằng đèn LED và số bộ phận của bộ cấp điện có chính xác không.
Những điều cần chú ý
Sau đây là ví dụ về các lỗi sản xuất phổ biến có thể khiến kiểm thử không ổn định.
Bảng điều khiển mặt sau có lỗ cắm máy tính bảng. Việc này khiến quá trình kiểm thử
find_circle
không thành công do các vòng tròn bổ sung do các lỗ vít tạo ra.Hình 35. Tấm bảng mặt sau có các lỗ chọc qua
Thiếu chốt. Điều này khiến các vách ngăn ánh sáng bị trượt trong quá trình vận chuyển.
Hình 36. Thiếu chốt trên vách ngăn ánh sáng
Nguồn điện không có trong danh sách của UL. Việc sử dụng nguồn điện có danh sách UL sẽ đảm bảo nguồn điện không bị hỏng.
Hình 37. Ví dụ về nguồn điện có trong danh sách UL
Nhật ký sửa đổi
Nội dung sau đây mô tả nhật ký sửa đổi của RFoV ITS tích hợp.
Bản sửa đổi 1a
- Thay đổi chất liệu từ Delrin thành ABS.
- Thay đổi thiết kế của giá đỡ đèn để linh hoạt hơn và có thể xử lý nhiều kích thước thanh đèn LED.
- Hợp nhất các phương pháp xây dựng.
- Đơn giản hoá thiết kế giá đỡ máy tính bảng và tăng cường độ chắc chắn.
- Đã tăng chiều sâu của giá đỡ điện thoại để xử lý được những điện thoại dày hơn.
- Tăng các lựa chọn gắn trên bảng điều khiển phía trước để phù hợp với giá đỡ dành cho thiết bị có thể gập lại và cấu hình điện thoại có độ bền cao.
