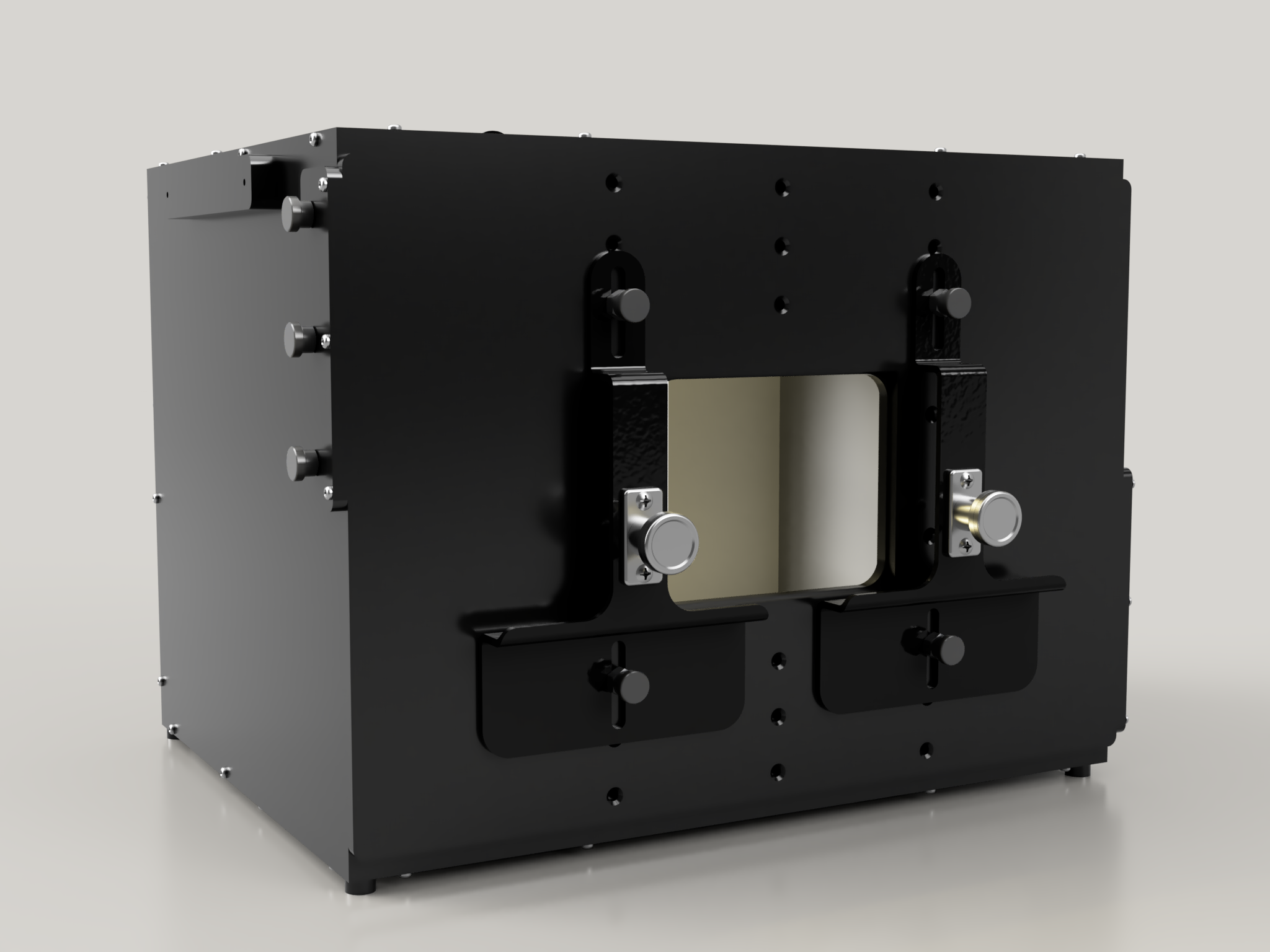

O ITS-in-a-box (revisão 1a) normal de campo de visão (RFoV, na sigla em inglês) consiste em uma caixa de plástico cortada a laser de desenhos CAD, um bloco de gráficos e um dispositivo em teste (DUT, na sigla em inglês). O RFoV ITS-in-a-box foi projetado para testar dispositivos com campo de visão inferior a 90 graus (RFoV, na sigla em inglês). É possível comprar um ITS-in-a-box ou criar o seu.
Comprar um ITS-in-a-box RFoV
Recomendamos a compra de um RFoV ITS-in-a-box (revisão 1a) de um dos seguintes fornecedores qualificados.
Byte Bridge Inc.
EUA: 1502 Crocker Ave, Hayward, CA 94544-7037
China: 22F #06-08, Hongwell International Plaza Tower A, 1600 West Zhongshan Road, Xuhui, Xuhui, Xuhui, Xuhui, Xuhui, Xuhui, Xuhui, Xuhui, 200235
56-1byte-18-e
8-19/08:18-19:18-19:18-19:18-+19-
8-19:18-+19-
8-11_19:18+19-
8-19:18+19:18-19:17+19-+Design MYWAY
4F., No 163, Rua Fu-Ying, XinZhuang District, Nova Taipei 242, Taiwan
twmyway.com
sales@myway.tw
+886-2-29089060
Tutorial em vídeo
Este é um tutorial em vídeo sobre como configurar o RFoV ITS-in-a-box.
Crie um ITS-in-a-box RFoV
Em vez de comprar um ITS-in-a-box RFoV, você pode construir o seu próprio. Esta seção fornece instruções detalhadas para a montagem.
Desenhos mecânicos

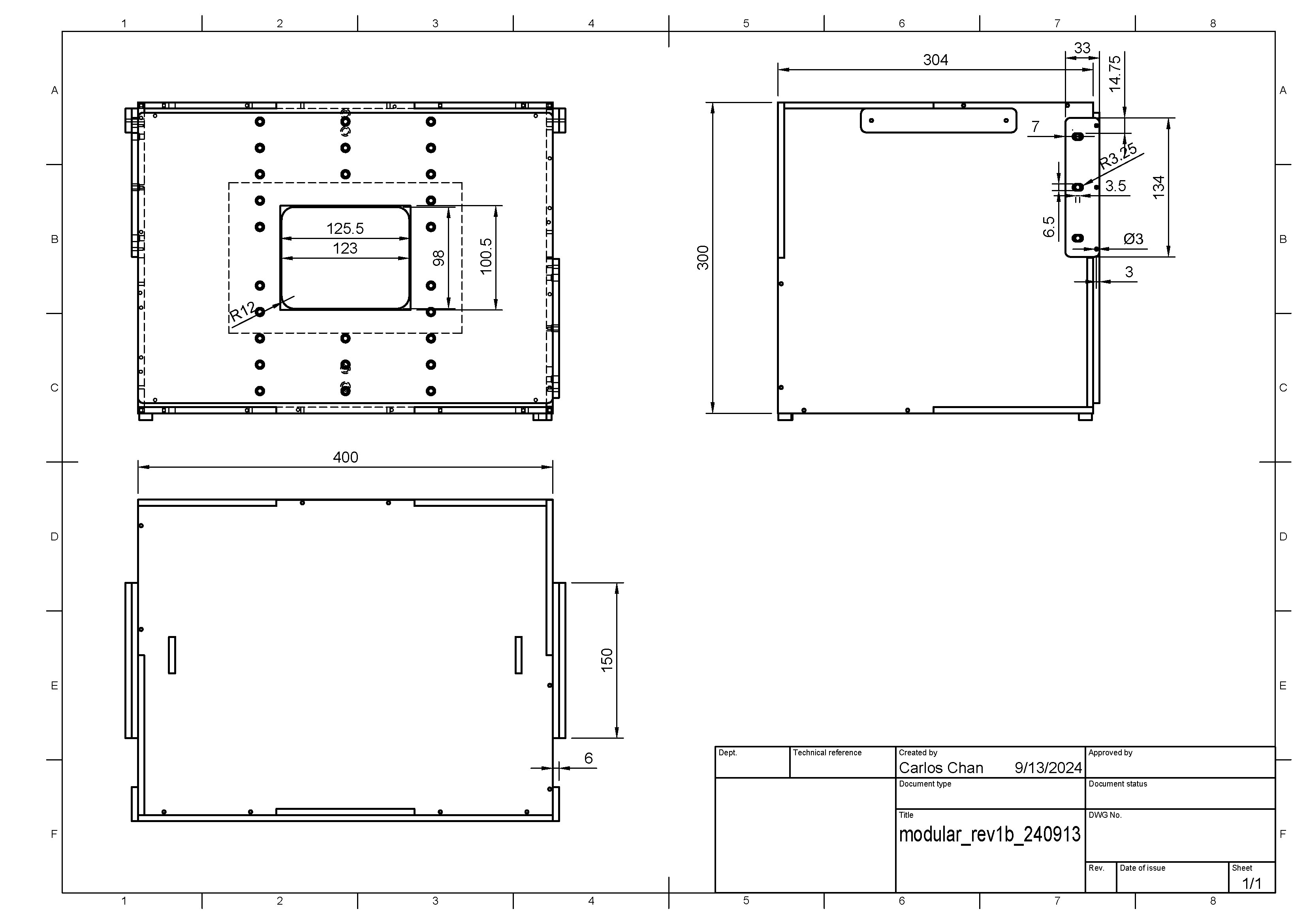

O ITS-in-a-box consiste em um DUT, um tablet para gráficos, um sistema de iluminação interno e uma caixa plástica cortada a laser em desenhos CAD (mostrado na Figura 1).
Para começar, faça o download dos arquivos de produção da versão 1a mais recentes.
Figura 1. Desenho mecânico do ITS-in-a-box
Comprar o hardware na lista de materiais (BOM, na sigla em inglês). Corte as peças de plástico e vinil.
Ferramentas necessárias
Tenha as seguintes ferramentas disponíveis:
- Chave de fenda torx
- Furadeira
- Cola de ABS
- Alicate de ponta fina
- Faca X-ACTO
- Cortadores ou tesouras (opcional)
Etapa 1: aplicar pés de vinil e cola
Aplique o vinil colorido no lado liso do acrilonitrilo-butadieno-estireno (ABS, na sigla em inglês) e corte as aberturas necessárias, conforme mostrado nas Figuras 2 e 3. Aplique o vinil branco com a abertura retangular grande no lado do tablet da caixa e o vinil preto com a abertura circular no lado do dispositivo móvel. Aplique vinil cinza nos painéis laterais, conforme mostrado na Figura 3, e cole os pés nos quatro cantos do painel de baixo, como mostrado na Figura 4. Para mais informações, consulte o wikiHow.
Figura 2. Vinil preto no painel frontal (à esquerda) e vinil branco no painel traseiro (à direita)
Figura 3. Vinil cinza nos painéis laterais
Figura 4. Pés nos quatro cantos do painel inferior
Etapa 2: iluminação
Para montar o componente de iluminação ITS-in-a-box:
Reúna os equipamentos de iluminação, como mostrado na Figura 5.
Figura 5. Peças de montagem leves
O hardware inclui barras de luz de LED, defletores de luz de plástico, suportes de luz de plástico, clipes de luz de plástico ou metálicos incluídos no kit de iluminação de LED e quatro parafusos de 6 a 32 com porcas da cabeça de bolota.
Parafuse os clipes de luz nos defletores de plástico, como mostrado na Figura 6. Prenda os clipes usando as nozes do outro lado dos defletores.
Figura 6. Defletores de plástico com prendedores de luz
Para montar as luzes, fixe os defletores de plástico na parte de trás das barras de luz de LED usando os clipes de iluminação.
Figura 7. Barras de luz com as luzes voltadas para baixo e parafusos enroscados nos clipes
Quando o componente de iluminação é montado, as barras de luz de LED precisam apontar para baixo, e os defletores de plástico precisam cobrir a superfície brilhante e reflexiva na parte de trás da barra de luzes de LED.
Etapa 3: suportes do smartphone
Para montar os suportes de smartphone:
Reúna os itens necessários, como mostrado na Figura 8.
Figura 8. Itens do suporte para smartphone
O hardware inclui dois suportes de metal para smartphones, dois êmbolos, duas pontas de borracha, quatro 8 a 32 parafusos com cabeça arredondada e as porcas correspondentes.
Corte as pontas de borracha o suficiente para não interferir na operação do êmbolo (aproximadamente pela metade). Em seguida, aplique as pontas de borracha para cobrir as pontas dos êmbolos.
Figura 9. Mergulhadores com pontas de borracha
Monte os suportes do smartphone usando parafusos com cabeça angular para prender os mecanismos de êmbolos nos suportes de metal. Confira se os parafusos estão apertados com as porcas correspondentes.
Figura 10. Suportes de smartphone montados
Etapa 4: placa de abertura
Para montar a placa de abertura frontal:
Segure as peças da placa de abertura frontal mostrada na Figura 11.
Figura 11. Peças de montagem da placa de abertura frontal
O hardware inclui os suportes de smartphone montados, o painel de suporte do smartphone, quatro parafusos curtos de náilon e quatro porcas de nylon (necessárias para evitar que os parafusos saiam pela parte de trás da placa de plástico).
Com os parafusos e as porcas, prenda os suportes de smartphone montados ao painel. Confira se os suportes do smartphone estão na orientação correta, conforme mostrado na Figura 12.
Figura 12. Placa de abertura frontal montada
Etapa 5: suporte para o tablet
Para montar o suporte de mesa:
Reúna as peças de montagem do suporte do tablet mostradas na Figura 13.
Figura 13. Peças de montagem do espaço de suporte do tablet
O hardware inclui o painel traseiro, suporte do tablet, um êmbolo, uma ponta de borracha, dois parafusos com cabeça circular de 8 a 32, dois parafusos curtos de náilon e as porcas correspondentes.
Monte o suporte do tablet usando parafusos com cabeça cilíndrica para fixar os mecanismos de êmbolos no suporte de metal. Confira se os parafusos estão apertados com as porcas correspondentes.
Com os parafusos e as porcas, prenda o suporte do tablet montado ao painel traseiro. Confira se os suportes do smartphone estão na orientação correta, conforme mostrado na Figura 14.
Figura 14. Suporte para tablet montado
Etapa 6: instalar luzes
Para instalar as luzes:
Instale os defletores de luzes nos painéis superior e inferior, conforme mostrado na Figura 15.
Figura 15. Defletores de luz instalados nos painéis superior e inferior
Prenda os defletores de luzes apertando o pino no pequeno orifício na guia retangular que se estende pelo slot nos painéis de cima e de baixo, como na Figura 16.
Figura 16. Close do pino inserido na guia de suporte de LED na parte externa da caixa
Para prender os pinos, aperte gentilmente os pinos até sentir uma pressão sobre o plástico enquanto os pinos estão presos no lugar.
Figura 17. Alicate usados para instalar o pino
Monte os painéis frontal e lateral na orientação correta, como mostrado na Figura 18, e prenda-os com fita a partir do exterior.
Figura 18. Orientação da posição clara
Conecte o cabo de alimentação à barra de luzes de energia como mostrado na Figura 19.
Figura 19. Cabo de alimentação para iluminação
Passe o cabo de alimentação pelo furo no painel esquerdo. O cabo de alimentação tem conectores diferentes em cada extremidade: o conector mais estreito se conecta à barra de luz de LED, e o maior ao adaptador de energia.
Figura 20. Cabo de alimentação que sai do equipamento de teste no lado esquerdo
Conecte as luzes de cima às luzes de baixo e prenda o cabo no painel esquerdo.
Figura 21. Cabo de luz fixado no painel esquerdo
Etapa 7: montar os painéis laterais, o suporte do tablet e as alças
Para montar os painéis laterais, o suporte do tablet e as alças com parafusos ITS in-a-box:
Monte todos os lados dos painéis e prenda com fita, conforme mostrado na Figura 22.
Figura 22. ITS-in-a-box preso com fita para montagem
Use uma furadeira para criar furos piloto com base nos já existentes. Confira se os furos piloto são grandes o suficiente para 4 a 40 parafusos, de modo que o plástico ABS não racha ao inserir os parafusos.
Figura 23. Fazer furos piloto para quatro a 40 parafusos
Parafuse todos os painéis juntos usando de 4 a 40 parafusos autoperfurantes.
Figura 24. 4 a 40 parafusos para montar painéis
Junte as peças da alça mostradas na Figura 25.
Figura 25. Peças do cabo
Ele inclui quatro peças de plástico retangulares e quatro parafusos de 6 a 32.
Monte as alças conforme mostrado na Figura 26.
Figura 26. Alça montada
Etapa 8: montagem e configuração finais
Para realizar a montagem final do ITS-in-a-box:
Encaixe o suporte do tablet no painel traseiro e ajuste a altura de acordo com o tamanho.
Figura 27. O tablet no suporte na parte de trás da caixa
Encaixe o painel de abertura quadrada sem suportes para smartphone na parte frontal da caixa com 4 a 40 parafusos, conforme mostrado na Figura 28.
Figura 28. Painel frontal do smartphone montado
Insira a abertura da placa do jacaré de 10 x 10 cm para ajustar a abertura da câmera do DUT.
Figura 29. ITS-in-a-box com abertura de tábua de jacaré instalada
Instale o smartphone alinhando a câmera com a abertura de abertura. Confira o alinhamento pela abertura do tablet.
Figura 30. ITS-in-a-box com um smartphone instalado
Corte as aberturas das câmeras. Você pode cortar uma abertura única (para testar um único smartphone) ou duas aberturas (para testar dois smartphones). As aberturas das câmeras frontal e traseira do Pixel e Pixel XL são mostradas na Figura 31. A câmera frontal tem uma abertura circular porque não há flash ou laser. Já a câmera traseira tem uma abertura retangular que permite que o flash e o laser funcionem sem serem bloqueados.
Figura 31. Amostras de aberturas para as câmeras frontal e traseira
Como alternativa, você também pode cortar aberturas do papelão e pintá-lo de preto usando marcadores, tinta spray ou acrílico, como mostrado na Figura 32.
Figura 32. Amostras de aberturas de papelão para as câmeras frontal e traseira
Usando um testador de lux digital, teste o lux das luzes de LED. O YF-1065 by Contempo View é usado neste exemplo.
Figura 33. YF-1065 por visualizações contemporâneas
Coloque o medidor de luz no lado do tablet e gire-o para 2.000 lux para medir a luz. O nível de lux precisa estar entre 100 e 300 lux. Qualquer valor significativamente mais baixo é muito escuro para o teste e pode levar a falhas.
Figura 34. Medidor de luxo medindo a luz da parte de trás com o suporte para tablet
Siga a etapa apropriada dependendo do valor de lux medido:
- Se a luz estiver no nível correto, parafuse as placas frontal e traseira.
- Se a luz estiver no nível incorreto, confira se o LED e o número da peça da fonte de alimentação estão corretos.
Itens a serem observados
Confira a seguir exemplos de erros de fabricação comuns que podem renderizar testes instáveis.
Painel traseiro com furos para tablets. Isso faz com que o teste
find_circle
falhe devido aos círculos extras criados pelos furos dos parafusos.Figura 35. Painel traseiro com furos abertos
Dowels ausentes. Isso faz com que os defletores de luz escorram durante o envio.
Figura 36. Plugue ausente no defletor de luzes
Fonte de alimentação não listada na UL. Usar uma fonte de alimentação certificada pela UL garante que a fonte não quebre.
Figura 37. Exemplo de fonte de alimentação certificada pela UL
Histórico de revisões
Veja a seguir a descrição do histórico de revisões do RFoV ITS-in-a-box.
Revisão 1a
- O material foi alterado de Delrin para ABS.
- O design do suporte de luz foi alterado para ser mais flexível e ser capaz de lidar com diferentes tamanhos de barra de LED.
- Os métodos de construção foram unificados.
- O design do suporte para tablet foi simplificado e ficou mais robusto.
- Aumento da profundidade do suporte para dispositivos mais espessos.
- Aumento das opções de suporte no painel frontal para acomodar um suporte para perfis de smartphone dobráveis e robustos.
