Caixa de campo de visão regular (RFoV)

O ITS-in-a-box de campo de visão regular (RFoV) (revisão 1a) consiste em uma caixa de plástico cortada a laser a partir de desenhos de design auxiliado por computador (CAD), um tablet gráfico e um dispositivo em teste (DUT ). O RFoV ITS-in-a-box foi projetado para testar dispositivos com FoV inferior a 90 graus (RFoV). Você pode comprar um ITS-in-a-box ou construir o seu próprio.

Nota: O ITS-in-a-box de amplo campo de visão (WFoV) (revisão 2) pode ser usado para testar dispositivos WFoV (FoV > 90 graus) e RFoV. Para obter detalhes, consulte Amplo campo de visão ITS-in-a-Box .

Compre um RFoV ITS-in-a-box

Recomendamos adquirir um RFoV ITS-in-a-box (revisão 1a) de um dos seguintes fornecedores qualificados.

• Byte Bridge Inc.
  Hayward, CA 94544-7037 EUA
  www.bytebt.com
  [e-mail]
  [phone]

• Projeto MEU CAMINHO
  4F., No. 163, Fu-Ying Road, distrito de XinZhuang, nova cidade de Taipei 242, Taiwan
  twmyway.com
  [e-mail]
  [phone]

Observação: para obter suporte adicional para dispositivos dobráveis ​​e de formato grande, você pode adquirir o kit dobrável .

Vídeo tutorial

Este é um tutorial em vídeo sobre como configurar o RFoV ITS-in-a-box.

Construa um ITS-in-a-box RFoV

Em vez de comprar um ITS-in-a-box RFoV, você pode construir o seu próprio. Esta seção fornece instruções detalhadas para montagem.

Desenhos mecânicos

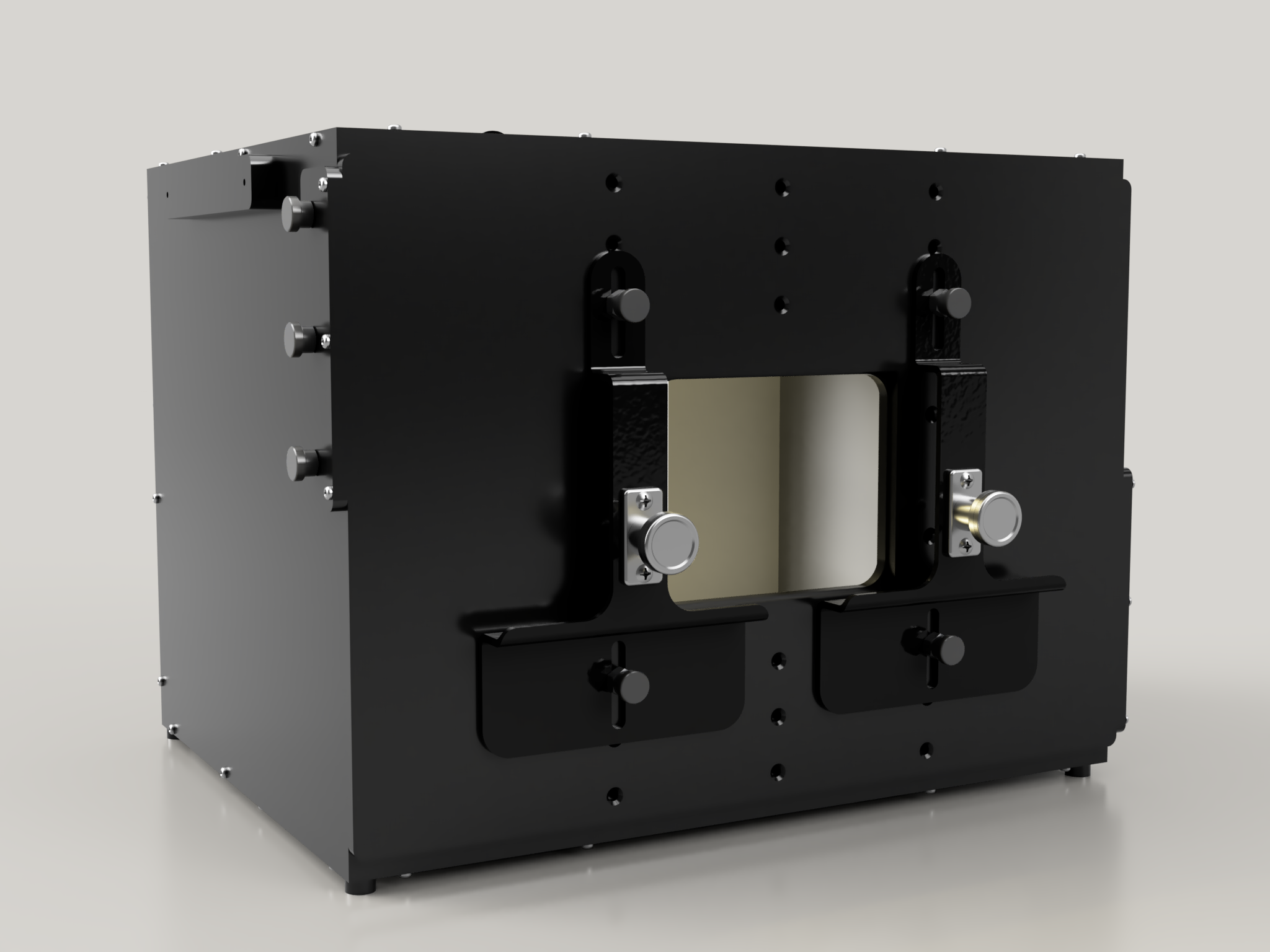

O ITS-in-a-box consiste em um DUT, um tablet cartográfico, um sistema de iluminação interna e uma caixa de plástico cortada a laser a partir de desenhos CAD (mostrados na Figura 1).

Para começar, baixe os arquivos de produção Rev. 1a mais recentes.

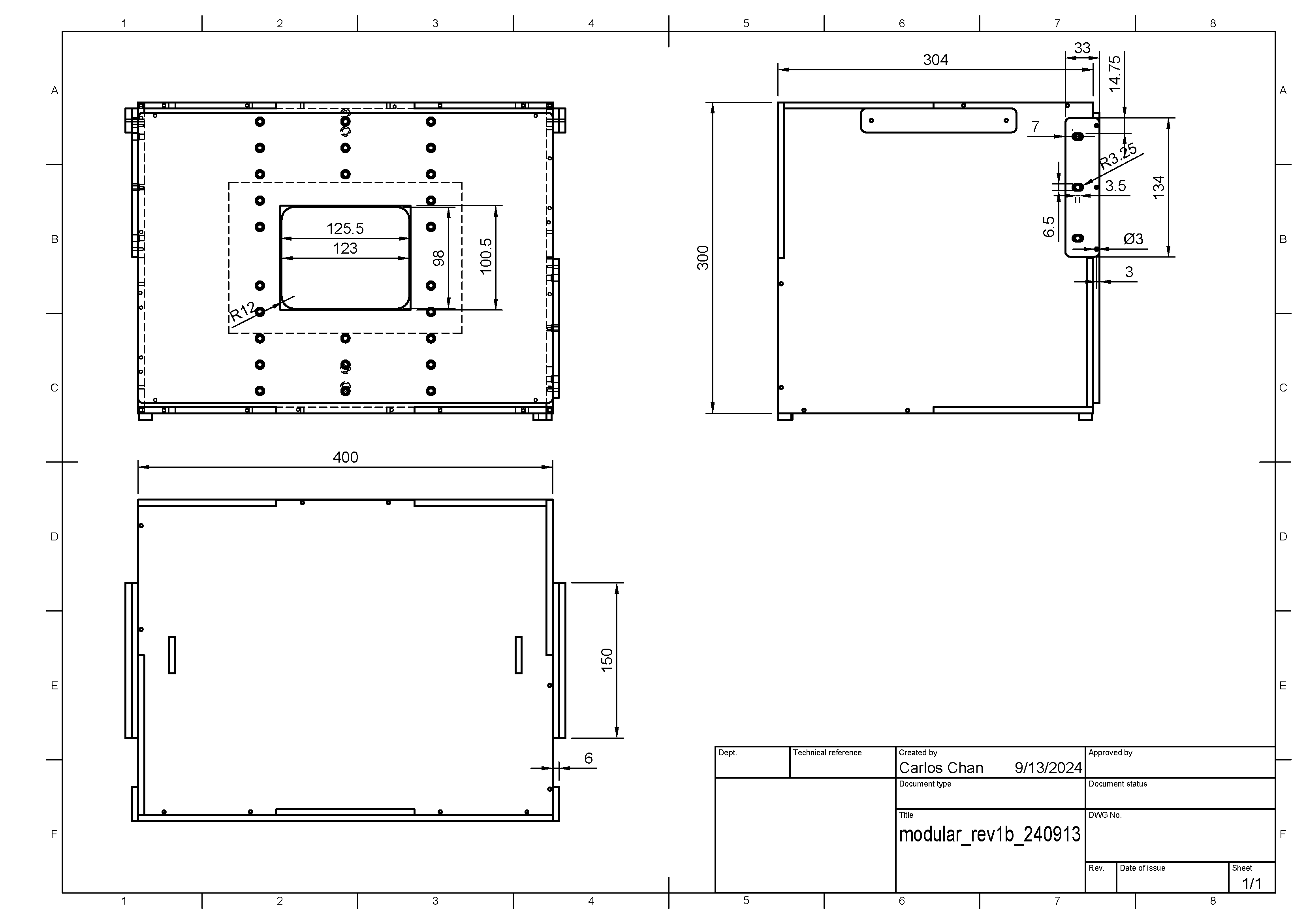

Figura 1. Desenho mecânico do ITS-in-a-box

Compre o hardware na lista de materiais (BOM). Corte os pedaços de plástico e vinil.

Ferramentas necessárias

Tenha as seguintes ferramentas disponíveis:

• Chave de fenda Torx
• Furadeira
• Cola ABS
• Alicate de ponta fina
• Faca X-ACTO
• Alicates ou tesouras (opcional)

Passo 1: Aplique vinil e cole os pés

Aplique vinil colorido no lado liso do acrilonitrila butadieno estireno (ABS) e recorte as aberturas necessárias conforme mostrado nas Figuras 2 e 3. Aplique o vinil branco com a grande abertura retangular no lado do comprimido da caixa e o vinil preto com a abertura circular na lateral da caixa do dispositivo móvel. Aplique vinil cinza nos painéis laterais conforme mostrado na Figura 3 e cole os pés nos quatro cantos do painel inferior como mostrado na Figura 4. Para obter mais informações, consulte o wikiHow .

Figura 2. Vinil preto no painel frontal (esquerda) e vinil branco no painel traseiro (direita)

Figura 3. Vinil cinza nos painéis laterais

Figura 4. Pés nos quatro cantos do painel inferior

Etapa 2: Iluminação

Para montar o componente de iluminação ITS-in-a-box:

1. Reúna o equipamento de iluminação conforme mostrado na Figura 5.



   Figura 5. Peças de montagem leves

   O hardware inclui barras de luz LED, defletores de luz de plástico, suportes de luz de plástico, clipes de luz de plástico ou metal incluídos no kit de iluminação LED e quatro parafusos 6-32 com porcas de cabeça cega.

2. Aparafuse os clipes de luz aos defletores de plástico, conforme mostrado na Figura 6. Prenda os clipes usando as porcas cegas no outro lado dos defletores.



   Figura 6. Defletores de plástico com clipes de luz acoplados

3. Para montar as luzes, prenda os defletores de plástico na parte traseira das barras de luz LED usando os clipes de luz.



   Figura 7. Barras de luz com as luzes voltadas para baixo e parafusos enfiados nos clipes

Quando o componente de iluminação é montado, as barras de luz LED devem apontar para baixo e os defletores de plástico devem cobrir a superfície brilhante e reflexiva na parte traseira da barra de luz LED.

Etapa 3: montagens de telefone

Para montar os suportes do telefone:

1. Reúna os itens necessários conforme mostrado na Figura 8.



   Figura 8. Itens de montagem do telefone

   O hardware inclui dois suportes de metal para telefone, dois êmbolos, duas pontas de borracha, quatro parafusos de cabeça panela 8-32 e as porcas correspondentes.

2. Corte as pontas de borracha curtas o suficiente para não interferir na operação do êmbolo (aproximadamente pela metade) e, em seguida, aplique as pontas de borracha para cobrir as pontas dos êmbolos.



   Figura 9. Êmbolos com pontas de borracha

3. Monte os suportes do telefone usando parafusos de cabeça redonda para fixar os mecanismos do êmbolo aos suportes de metal. Certifique-se de que os parafusos estão apertados com as porcas correspondentes.



   Figura 10. Suportes de telefone montados

Etapa 4: placa de abertura

Para montar a placa de abertura frontal:

1. Reúna as ferragens da placa de abertura frontal mostradas na Figura 11.



   Figura 11. Peças do conjunto da placa de abertura frontal

   O hardware inclui os suportes de telefone montados, o painel de montagem do telefone, quatro parafusos curtos de náilon e quatro porcas de náilon (necessárias para evitar que os parafusos fiquem salientes na parte traseira da placa de plástico).

2. Usando os parafusos e porcas, prenda os suportes do telefone montados no painel de montagem do telefone. Certifique-se de que os suportes do telefone estejam na orientação correta, conforme mostrado na Figura 12.



   Figura 12. Placa de abertura frontal montada

Etapa 5: montagem do tablet

Para montar o suporte de mesa:

1. Reúna o hardware do conjunto de montagem do tablet mostrado na Figura 13.



   Figura 13. Peças de montagem do espaço de montagem do tablet

   O hardware inclui o painel traseiro, suporte para tablet, um êmbolo, uma ponta de borracha, dois parafusos de cabeça panela 8-32, dois parafusos curtos de náilon e as porcas correspondentes.

2. Monte o suporte para tablet usando parafusos de cabeça redonda para fixar os mecanismos do êmbolo ao suporte de metal. Certifique-se de que os parafusos estejam apertados com as porcas correspondentes.

3. Usando os parafusos e porcas, prenda o suporte montado para tablet no painel traseiro. Certifique-se de que os suportes do telefone estejam na orientação correta, conforme mostrado na Figura 14.



   Figura 14. Suporte para tablet montado

Etapa 6: instale as luzes

Para instalar as luzes:

1. Instale os defletores de luz nos painéis superior e inferior conforme mostrado na Figura 15.



   Figura 15. Defletores de luz instalados nos painéis superior e inferior

2. Prenda os defletores de luz apertando o pino no pequeno orifício da aba retangular que se estende através da fenda nos painéis superior e inferior, como na Figura 16.



   Figura 16. Close do pino inserido na guia de montagem do LED na parte externa da caixa

   Para prender os pinos, aperte-os suavemente até sentir alguma pressão no plástico enquanto os pinos são fixados no lugar.



   Figura 17. Alicate usado para instalar o pino

3. Monte os painéis frontal e lateral na orientação correta, conforme mostrado na Figura 18, e prenda-os com fita adesiva pelo exterior.



   Figura 18. Orientação de posicionamento da luz

4. Conecte o cabo de alimentação à barra de luz de alimentação conforme mostrado na Figura 19.



   Figura 19. Cabo de alimentação de iluminação

   Passe o cabo de alimentação pelo orifício no painel esquerdo. O cabo de alimentação possui conectores diferentes em cada extremidade: o conector mais estreito é conectado à barra de luz LED e o conector maior é conectado ao adaptador de alimentação.



   Figura 20. Cabo de alimentação saindo do equipamento de teste pelo lado esquerdo

5. Conecte as luzes superiores às luzes inferiores e prenda o cabo no painel esquerdo.



   Figura 21. Cabo de luz ancorado no painel esquerdo

Etapa 7: monte os painéis laterais, suporte para tablet e alças

Para montar os painéis laterais ITS-in-a-box, suporte para tablet e alças com parafusos:

1. Monte todas as laterais dos painéis e prenda-os com fita adesiva conforme mostrado na Figura 22.



   Figura 22. ITS-in-a-box colado com fita adesiva para montagem

2. Use uma furadeira para criar furos piloto com base nos furos existentes. Certifique-se de que os orifícios piloto sejam grandes o suficiente para 4-40 parafusos, para que o plástico ABS não quebre ao inserir os parafusos.



   Figura 23. Perfuração de furos piloto para parafusos 4-40

3. Aparafuse todos os painéis usando 4-40 parafusos auto-roscantes.



   Figura 24. 4-40 parafusos para montagem de painéis

4. Reúna as peças da alça mostradas na Figura 25.



   Figura 25. Lidar com peças

   O hardware inclui quatro peças plásticas retangulares e quatro parafusos 6-32.

5. Monte as alças conforme mostrado na Figura 26.



   Figura 26. Alça montada

Etapa 8: montagem final e configuração

Para realizar a montagem final do ITS-in-a-box:

1. Fixe o suporte para tablet ao painel traseiro e ajuste a altura de acordo com o tamanho do tablet.



   Figura 27. Tablet no suporte para tablet na parte traseira da caixa

2. Fixe o painel de abertura quadrada sem suportes para telefone na frente da caixa com 4-40 parafusos, conforme mostrado na Figura 28.



   Figura 28. Painel frontal do telefone montado

3. Insira a abertura da placa jacaré de 10x10 cm para caber na abertura da câmera do DUT.



   Figura 29. ITS-in-a-box com abertura de placa jacaré instalada

4. Instale o telefone alinhando a câmera com a abertura. Verifique o alinhamento através da abertura do tablet.



   Figura 30. ITS-in-a-box com um telefone instalado

5. Corte aberturas para as câmeras. Você pode cortar uma única abertura (para testar um único telefone) ou duas aberturas (para testar dois telefones). As aberturas das câmeras frontal e traseira do Pixel e Pixel XL são mostradas na Figura 31. A câmera frontal possui abertura circular porque não há flash ou laser, enquanto a câmera traseira possui abertura retangular que permite que o flash e o laser operem sem serem bloqueados .



   Figura 31. Exemplo de aberturas para câmeras frontal e traseira



   Alternativamente, você também pode cortar aberturas de papelão e pintá-lo de preto usando marcadores, tinta spray ou acrílico, conforme mostrado na Figura 32.

   Figura 32. Exemplo de aberturas de papelão para câmeras frontal e traseira



6. Usando um testador de lux digital, teste o lux das luzes LED. O YF-1065 da Contempo View é usado neste exemplo.



   Figura 33. YF-1065 da Contempo Views

7. Coloque o medidor de luz na lateral do tablet e gire-o para 2.000 lux para medir a luz. O nível de lux deve estar em torno de 100–300 lux. Qualquer coisa significativamente menor é muito fraca para o teste e pode levar a falhas no teste.



   Figura 34. Luxímetro medindo a luz na parte traseira com suporte para tablet

8. Siga a etapa apropriada dependendo do valor lux medido:

   • Se a luz estiver no nível correto, aparafuse as placas frontal e traseira no lugar.
   • Se a luz estiver no nível incorreto, verifique se o LED e o número de peça da fonte de alimentação estão corretos.

Coisas a observar

A seguir estão exemplos de erros comuns de fabricação que podem tornar os testes instáveis.

• Painel traseiro com orifícios para tablet perfurados. Isso faz com que o teste find_circle falhe devido aos círculos extras criados pelos orifícios dos parafusos.



  Figura 35. Painel traseiro com furos

• Cavilhas faltando. Isso faz com que os defletores de luz escorreguem durante o transporte.



  Figura 36. Cavilha ausente no defletor de luz

• Fonte de alimentação não listada na UL. Usar uma fonte de alimentação listada em UL garante que a fonte de alimentação não quebre.



  Figura 37. Exemplo de fonte de alimentação listada em UL

Histórico de Revisão

A seguir descreve-se o histórico de revisões do RFoV ITS-in-a-box.

Revisão 1a

• Mudou o material de Delrin para ABS.
• Alterou o design do suporte de luz para ser mais flexível e capaz de lidar com diferentes tamanhos de barras de LED.
• Unificou os métodos de construção.
• Simplificou o design de montagem do tablet e o tornou mais robusto.
• Aumentou a profundidade do suporte do telefone para lidar com telefones mais grossos.
• Aumentou as opções de montagem no painel frontal para acomodar uma montagem para perfis de telefone dobráveis ​​e robustos.
