Тест задержки аудио по шлейфу измеряет задержку «туда и обратно» от начала воспроизведения сигнала до приема захваченного звука. Хотя этот тест не позволяет разделить измерения задержки при воспроизведении и захвате системы, он дает хорошее представление об общей производительности системы по задержке на нескольких парах устройств.
Задержка обратной связи измеряется путем генерации сигнала на устройстве вывода и захвата этого сигнала на сопряженном устройстве ввода. Сгенерированный сигнал представляет собой набор всплесков шума, которые могут быть распознаны тестом и используются для точного определения начала сигнала.
Пути с задержкой
Тест задержки аудио шлейфа измеряет задержку трех маршрутов, как показано на рисунке 1:
Динамик/микрофон: сигнал встроенного динамика улавливается встроенным микрофоном. Тестирование этого пути необходимо на портативных устройствах, таких как телефоны и планшеты, и не требуется для обычных устройств, таких как часы, телевизоры, автомобили и холодильники.
Разъем для гарнитуры: сигнал направляется с помощью заглушки обратной связи от выхода к входу аналогового разъема для гарнитуры 3,5 мм.
- USB: сигнал направляется либо через адаптер USB-аналоговой гарнитуры с заглушкой обратной связи, либо через аудиоинтерфейс USB с выходными разъемами, подключенными к входным разъемам. Для прохождения достаточно получить проходное значение для любого из маршрутов USB. Этот маршрут может быть недоступен для некоторых устройств Android, например телевизоров и автомобилей.
Тестовая панель
Панель проверки задержки аудио шлейфа состоит из следующих разделов, как показано на рисунке 1.

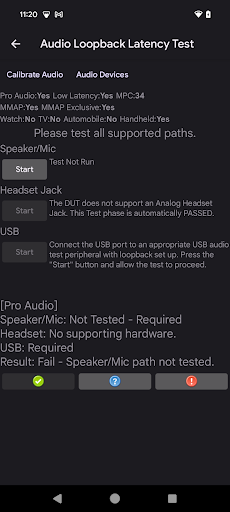

Рисунок 1. Панель тестирования задержки аудио шлейфа.
Поддержка утилит
Перед началом теста пользователю необходимо запустить следующие утилиты:
Калибровка звука. Для эффективного анализа захваченного звука важно генерировать выходной сигнал на адекватном уровне. «Калибровка звука» вызывает панель «Калибровка аудио шлейфа» , которая используется для обеспечения соответствующего уровня сигнала.
Аудиоустройства: запускает диалоговое окно, в котором отображаются все аудиоустройства, которые поддерживаются и подключены к тестируемому устройству. Дополнительную информацию см. на панели «Аудиоустройства» .
Рис. 2. Утилиты поддержки тестирования задержки аудио по шлейфу.
Раздел конфигурации тестируемого устройства
В этом разделе отображается информация о конфигурации тестируемого устройства, как показано на рисунке 1. Следующие атрибуты конфигурации частично определяют критерии прохождения:
Pro Audio: ИУ объявляет флаг Pro Audio , указывающий, что ИУ поддерживает профессиональный уровень качества звука и такие функции, как поддержка MIDI.
Низкая задержка: DUT объявляет флаг низкой задержки , указывающий, что DUT поддерживает низкую максимальную задержку для воспроизведения и захвата звука.
MPC: Уровень класса производительности мультимедиа , объявленный DUT.
MMAP: ИУ поддерживает воспроизведение звука в режиме MMAP.
Эксклюзивный режим MMAP: ИУ поддерживает воспроизведение в эксклюзивном режиме MMAP.
Часы: DUT было определено как часы.
ТВ: DUT был определен как телевизор.
Автомобиль: DUT был определен как автомобиль.
Портативное устройство. ИУ было определено как портативное устройство, то есть телефон или планшет.
Тестовые разделы
Для каждого маршрута тестовый раздел содержит два элемента:
- Старт: выполняет тестовый раздел. Кнопка активируется, когда определяется, что DUT поддерживает данный доступный маршрут.
- Текст инструкции/процесса/статуса: отображает инструкции по включению раздела теста, состояние раздела теста во время его выполнения и результаты раздела теста после его завершения.
| Раздел | Описание |
|---|---|
| Тест динамиков и микрофона | Запуск включен, если проверяемое устройство не поддерживает ни внутренний динамик, ни внутренний микрофон, как в телевизоре или автомобильном устройстве. |
| Тест разъема для гарнитуры | Запуск активен, если тестируемое устройство поддерживает разъем аналоговой гарнитуры И штекер аудиопетли подключен к аналоговому разъему 3,5 мм для гарнитуры на тестируемом устройстве. |
| USB-тест | Запуск активен, если тестируемое устройство поддерживает аудиосоединение USB И подключено аудиоустройство USB. |
| Результаты | Отображает результаты общего теста. |
Процесс тестирования
Для каждого поддерживаемого маршрута выполните следующие действия:
- Подключите соответствующее периферийное устройство обратной связи для тестирования аналоговой гарнитуры и USB. Для проверки динамика и микрофона поместите тестируемое устройство на плоскую поверхность в тихой комнате. Необходимые периферийные устройства перечислены в разделе «Аудиопериферийные устройства CTS Verifier» .
- Запустите утилиты поддержки .
- Запустите тестовый раздел , нажав «Пуск» .
По завершении теста для каждого раздела раздел «Результаты» обновляется, отражая общее состояние теста.
Когда все необходимые маршруты проверены и каждый тест соответствует критериям задержки для этого маршрута, указанным в CDD , включается PASS .
