Le kit pliable Camera ITS est un kit optionnel pour la Camera ITS-in-a-box et la Sensor fusion box. Il offre une assistance supplémentaire pour les appareils pliables et de grand format. Le kit pliable inclut des mécanismes de fixation supplémentaires pour s'assurer que la caméra est centrée au milieu de la plaque et solidement fixée.
Le mécanisme de fixation standard pour le téléphone de la Camera ITS-in-a-box et de la Sensorfusion box est optimisé pour les appareils dont les dimensions sont inférieures à 17,8 x 10,2 cm.
Acheter un kit pliable
Nous vous recommandons d'acheter un kit pliable auprès du fournisseur qualifié suivant :
- JFT CO LTD 捷富通科技有限公司 (anciennement MYWAY DESIGN)
Chine : No. 40, Lane 22, Heai Road, Wujing Town, Minhang District, Shanghai, Chine
Taïwan : 4F., N° 163, Fu-Ying Road, XinZhuang District, New Taipei City 242, Taïwan
www.jftcoltd.com
service@jfttec.com ou its.sales@jfttec.com
Chine : +86-021-64909136
Taïwan : 886-2-29089060
Contenu du kit pliable
Le kit pour appareil pliable comprend les éléments illustrés sur la figure 1.

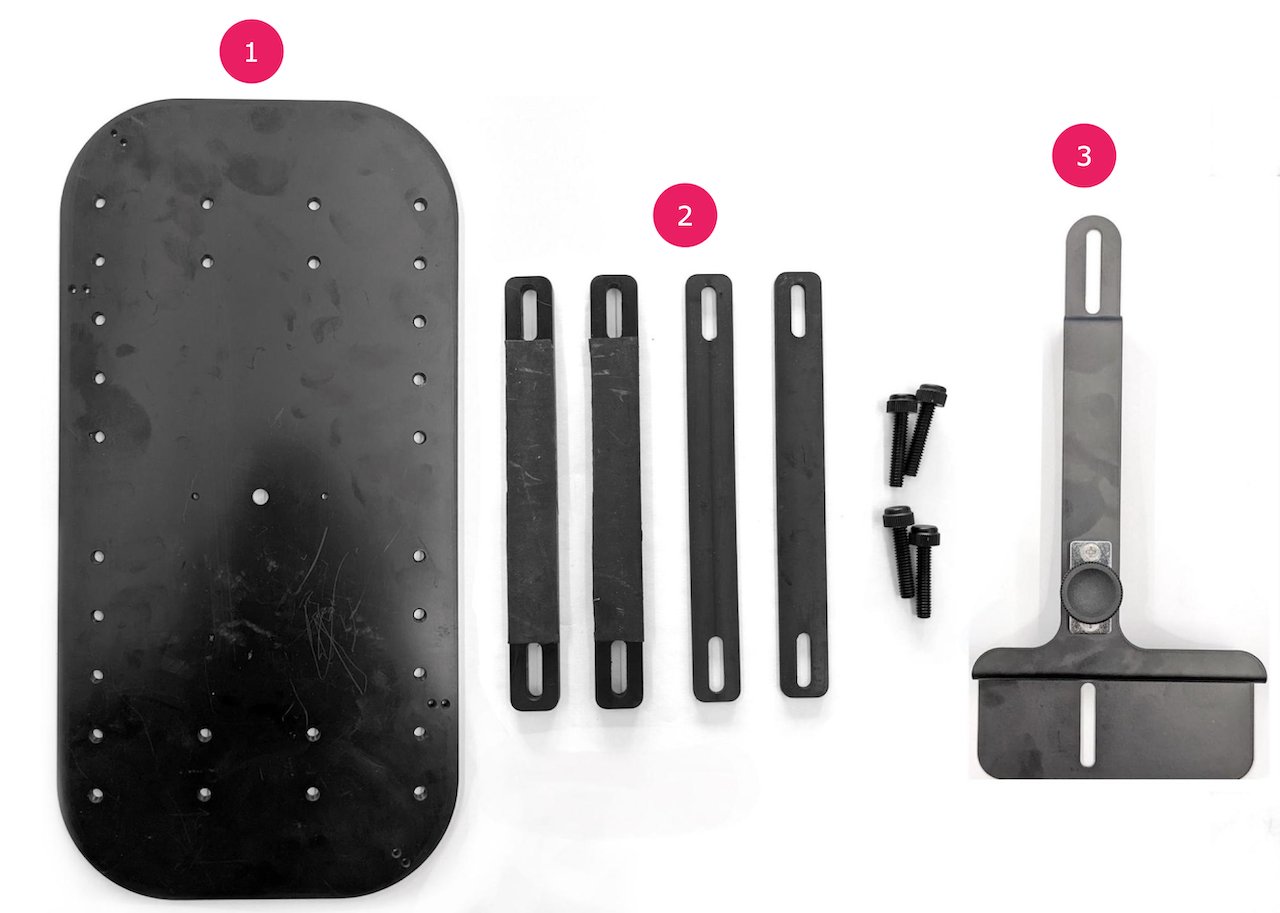

Figure 1 : Contenu du kit pour appareil pliable
- Plaque de fixation du téléphone avec fusion de capteurs
- Colliers de serrage et cales pour téléphone avec vis en nylon
- Support pour téléphone ITS
Le tableau suivant décrit l'historique des révisions du kit pliable Camera ITS et inclut des liens de téléchargement vers chaque version des fichiers de production.
| Date | Révision | Téléchargement des fichiers de production | Journal des modifications |
|---|---|---|---|
| Novembre 2022 | 1.1 | Foldable Kit Rev 1.1 | Élargit l'ouverture du support de téléphone ITS de 10 mm pour permettre les tests sur davantage de modèles d'appareils pliables. |
| Septembre 2021 | 1.0 | Foldable Kit Rev 1.0 | Première version du kit pour les appareils pliables permettant de tester ces appareils. |
Informations sur la conception du support pour téléphone
Cette section décrit les différences de conception entre les supports de téléphone pliables du kit et les supports de téléphone classiques pour la Camera ITS-in-a-box et la Sensor Fusion Box.
Support de téléphone ITS
- Augmente la profondeur et la hauteur pour prendre en charge les appareils grand format tels que les tablettes.
- Ajout d'une extension de piston pour s'adapter à la largeur du support.
Support de téléphone avec fusion de capteurs
- Augmente la longueur des pinces du téléphone et ajoute des fentes (au lieu de trous ronds) aux extrémités pour offrir plus de flexibilité dans les angles de montage.
- Ajoute quatre trous centraux supplémentaires en haut et en bas du support du téléphone (huit au total) pour plus de flexibilité dans le positionnement du collier de serrage du téléphone.
Exemples de configuration du support de téléphone
Les figures suivantes montrent des exemples de configurations pour les supports de téléphone ITS et de fusion de capteurs.
Figure 2. Support de téléphone ITS avec hauteur augmentée pour les appareils de grand format

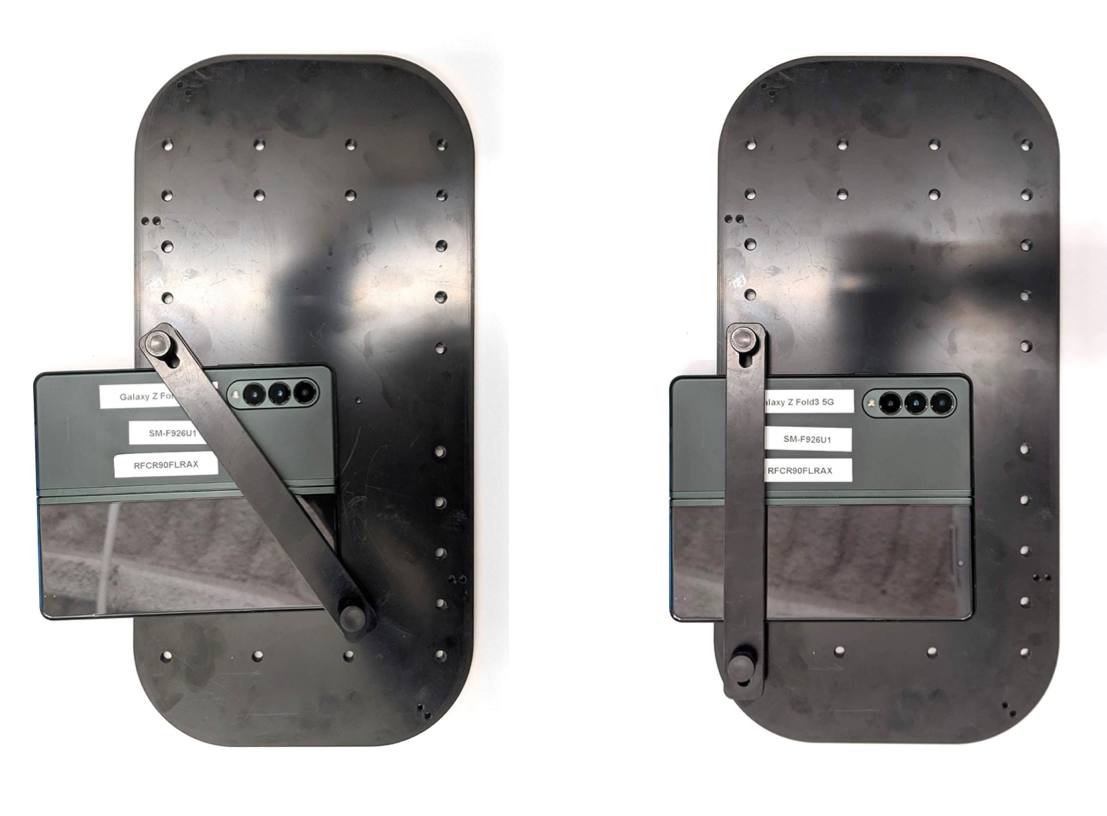

Figure 3. Support de téléphone avec fusion de capteurs dans deux configurations différentes

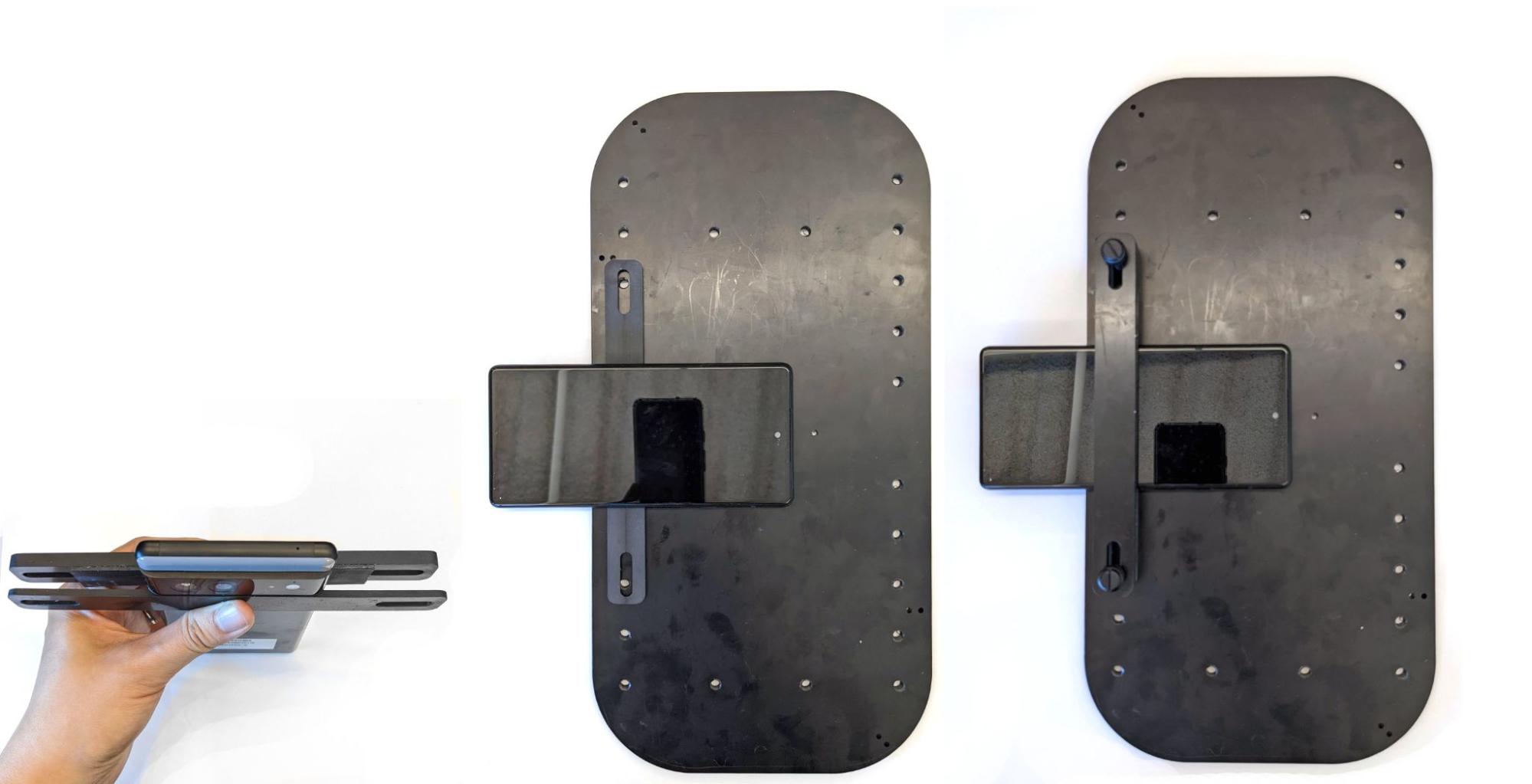

Figure 4. Téléphone avec un appareil photo protubérant utilisant une cale de 3 mm pour permettre un montage à plat du téléphone
