Tests MIDI CTS Verifier

Les tests suivants vérifient que le système MIDI (Musical Instrument Digital Interface) et l'API C ou C++ associée (pour le test Native MIDI) et l'API du langage Java (pour le test JAVA MIDI) fonctionnent comme prévu. Ce test a les exigences suivantes :

• Périphériques requis : Un périphérique MIDI avec les câbles de bouclage associés.

Des exemples de périphériques MIDI avec les câbles de bouclage associés sont présentés dans les figures suivantes :

Figure 1. Face avant d'une interface audio USB avec ports d'E/S MIDI

Figure 2. Arrière d'une interface audio USB avec ports d'E/S MIDI

Figure 3. Un câble MIDI DIN standard à 5 broches

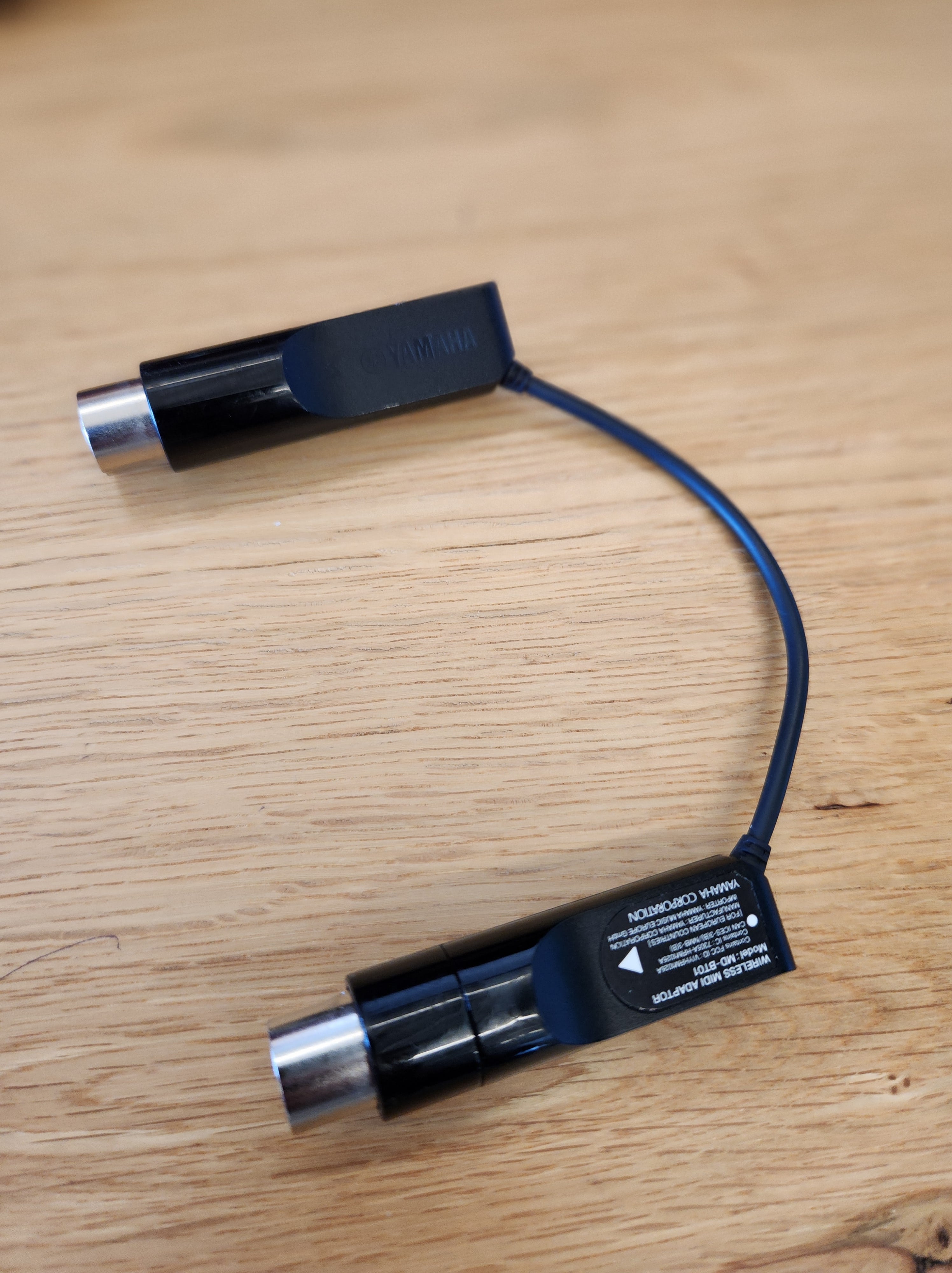

Figure 4. Une interface MIDI Bluetooth, telle qu'un Yamaha MD-BT01 ou un Roland WM-1

Tests de bouclage

Tous les tests de bouclage envoient un ensemble de messages MIDI via le périphérique de test, bouclent ces données, puis surveillent l'entrée de cet appareil pour vérifier que les données reçues correspondent aux données envoyées.

Tous les tests suivants doivent réussir avant de les marquer comme réussis dans l'application.

Tester le bouclage USB MIDI

1. Sur le périphérique d'interface USB Audio/MIDI, connectez l'entrée MIDI à la sortie MIDI avec un câble MIDI DIN standard à 5 broches.
2. Connectez le périphérique d’interface USB Audio/MIDI à l’appareil testé DUT. Lorsque le DUT reconnaît le périphérique connecté, l'écran de test affiche les noms des appareils (entrée et sortie) et rend disponible le bouton Test de l'interface MIDI USB .
3. Appuyez sur Tester l'interface MIDI USB .
4. Attendez la fin du test, puis affichez les résultats rapportés sur l'écran de test.

Tester le bouclage MIDI virtuel

Aucun matériel externe n'est requis pour ce test.

1. Appuyez sur Tester l'interface MIDI virtuelle .
2. Attendez la fin du test, puis affichez les résultats rapportés sur l'écran de test.

Tester le bouclage Bluetooth MIDI

1. Téléchargez et installez l'application MIDI BLE Connect depuis le Play Store.
2. Sur le périphérique d'interface USB Audio/MIDI, connectez l'interface MIDI Bluetooth aux connecteurs d'entrée et de sortie MIDI à l'arrière de l'interface USB Audio/MIDI. Les connecteurs de l'interface MIDI Bluetooth ont une directivité spécifique :
   • La prise INPUT de l'interface MIDI Bluetooth doit être connectée à la prise INPUT de l'interface USB Audio/MIDI.
   • La prise OUTPUT de l'interface MIDI Bluetooth doit être connectée à la prise OUTPUT de l'interface USB Audio/MIDI.
3. Connectez le périphérique d’interface USB Audio/MIDI au DUT.
4. Exécutez l'application MIDI BLE Connect. Recherchez le périphérique Bluetooth MIDI connecté au périphérique USB. Sélectionnez cet appareil MIDI Bluetooth.
5. Lorsque le DUT reconnaît le périphérique connecté, l'écran de test affiche les noms des appareils (entrée et sortie) et rend disponible le bouton de l'interface MIDI USB Bluetooth .
6. Appuyez sur Interface MIDI USB Bluetooth .
7. Attendez la fin du test, puis affichez les résultats rapportés sur l'écran de test.
