जांच करने वाले उपकरण को कनेक्ट और कॉन्फ़िगर करें. जांचे जा रहे डिवाइस (DUT) की जांच करने के लिए, यह हार्डवेयर ज़रूरी है:
- तीन ऐक्सिस वाला एक्सलरोमीटर (35C-10)
- तीन ऐक्सिस वाला एक्सलरोमीटर केबल
- वाइब्रेशन आइसोलेशन प्लैटफ़ॉर्म
- 25.4 मिलीमीटर मोटाई वाले फ़ोम के साथ 3M CF-40EG
- डेटा हासिल करने वाला कार्ड (साउंड कार्ड)
- सीसीसीएलडी सिग्नल कंडिशनर
- मधुमक्खी का मोम: YJ-0216
नीचे दिए गए आंकड़े, टेस्ट सिस्टम के सेटअप को दिखाते हैं:
पहली इमेज. सिस्टम डायग्राम की जांच करें (साइड व्यू)
दूसरी इमेज. टेस्ट सिस्टम का डायग्राम (टॉप व्यू)
तीसरी इमेज. टेस्ट सिस्टम की फ़ोटो

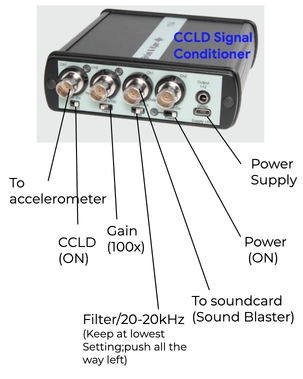

चौथी इमेज. CCLD सिग्नल कंडिशनर
