Framework dell'ottimizzazione

Per Android 11 o versioni successive, puoi usare la versione Framework di sintonizzazione per pubblicare contenuti A/V. Il framework utilizza l'hardware dei fornitori, il che lo rende adatto sia a SoC di fascia bassa che a SoC di fascia alta. Il framework fornisce un modo sicuro per pubblicare contenuti audio/video protetti da un un ambiente di esecuzione affidabile (TEE, Secure Media Path) e SMP (Secure Media Path), consentendo l'utilizzo in un ambiente di protezione dei contenuti altamente limitato.

L'interfaccia standardizzata tra Tuner e Android CAS garantisce integrazione tra fornitori di Tuner e fornitori CAS. L'interfaccia di Tuner con MediaCodec e AudioTrack per creare una soluzione unica per Android TV. L'interfaccia del sintonizzatore supporta sia la TV digitale che la TV analogica in base ai principali standard di trasmissione.

Componenti

Per Android 11, tre componenti sono specificamente progettato per la piattaforma TV.

• HAL di ottimizzazione: un'interfaccia tra il framework e i fornitori
• API Tuner SDK:un'interfaccia tra il framework e le app
• Tuner Resource Manager (TRM): risorse HW di Coordinates Tuner

Per Android 11, sono stati effettuati i seguenti componenti avanzate.

• CAS V2
• TvInputService o TV Input Service (TIS)
• TvInputManagerService o TV Input Manager Service (TIMS)
• MediaCodec o codec multimediale
• AudioTrack o traccia audio
• MediaResourceManager o Media Resource Manager (MRM)

Figura 1. Interazioni tra i componenti di Android TV

Funzionalità

Frontend supporta gli standard DTV riportati di seguito.

• ATSC
• ATSC3
• DVB C/S/T
• ISDB S/S3/T
• Analogici

Il frontend in Android 12 con Tuner HAL 1.1 o superiore supporta lo standard DTV riportato di seguito.

• DTMB

Demux supporta i seguenti protocolli di flusso.

• Stream di trasporto (TS)
• MPEG Media Transport Protocol (MMTP)
• IP (Internet Protocol)
• Valore lunghezza del tipo (TLV)
• Protocollo di livello link (ALP) ATSC

Descrambler supporta le seguenti protezioni dei contenuti.

• Percorso multimediale sicuro
• Cancella percorso contenuti multimediali
• Record locale sicuro
• Riproduzione locale sicura

Le API di ottimizzazione supportano i casi d'uso riportati di seguito.

• Scansione
• In diretta
• Riproduzione
• Registra

Tuner, MediaCodec e AudioTrack supportano le seguenti modalità di flusso di dati.

• Payload ES con buffer di memoria libera
• Payload ES con handle di memoria sicuro
• Passthrough

Design complessivo

L'HAL per il sintonizzatore è definito tra il framework Android e il hardware.

• Descrive cosa il framework si aspetta dal fornitore e come quest'ultimo potrebbe fallo.
• Esporta le funzionalità di frontend, demux e decodificatore nel tramite IFrontend, IDemux, IDescrambler, IFilter, IDvr, e ILnb.
• Include le funzioni per integrare Tuner HAL con altri framework come MediaCodec e AudioTrack.

Vengono create una classe Java e una classe nativa Tuner.

• L'API Tuner Java consente alle app di accedere a Tuner HAL tramite API pubbliche.
• La classe nativa consente il controllo delle autorizzazioni e la gestione di la registrazione o la riproduzione dei dati con il Tuner HAL.
• Il modulo Native Tuner è un bridge tra la classe Java Tuner e il Tuner HAL

Viene creata una classe TRM.

• Gestisce risorse limitate del sintonizzatore, come Frontend, LNB Sessioni CAS e un dispositivo di ingresso TV dall'HAL di ingresso TV.
• Applica regole per recuperare risorse insufficienti da app. La regola predefinita è la vittoria in primo piano.

Media CAS e CAS HAL sono stati migliorati con le funzionalità riportate di seguito.

• Apre sessioni CAS per diversi utilizzi e algoritmi.
• Supporta sistemi CAS dinamici, come la rimozione e l'inserimento di CICAM.
• Si integra con Tuner HAL fornendo token chiave.

MediaCodec e AudioTrack sono migliorati con le funzionalità riportate di seguito.

• Prende una memoria A/V sicura come input dei contenuti.
• Configurata per la sincronizzazione A/V hardware nella riproduzione con tunnel.
• Supporto configurato per ES_payload e la modalità passthrough.

Figura 2. Diagramma dei componenti all'interno dell'HAL per il sintonizzatore

Flusso di lavoro complessivo

I seguenti diagrammi illustrano le sequenze di chiamate per la riproduzione di trasmissioni dal vivo.

Configura

Figura 3. Configura la sequenza per la riproduzione della trasmissione live

Gestione audio/video

Figura 4. Gestione audio/video per la riproduzione di trasmissioni live

Gestione dei contenuti illeggibili

Figura 5. Gestione di contenuti criptati per la riproduzione di trasmissioni live

Elaborazione dei dati audio/video

Figura 6. Elaborazione audio/video per la riproduzione di trasmissioni live

API Tuner SDK

L'API Tuner SDK gestisce le interazioni con Tuner JNI, Tuner HAL e TunerResourceManager. L'app TIS utilizza l'API dell'SDK Tuner per accedere a Tuner risorse e sottocomponenti come filtro e decodificatore. Frontend e demux sono componenti interni.

Figura 7. Interazioni con l'API dell'SDK Tuner

Versioni

A partire da Android 12, l'API Tuner SDK supporta la nuova funzionalità in Tuner HAL 1.1, è un aggiornamento della versione compatibile con le versioni precedenti di Tuner 1.0.

Usa l'API seguente per verificare la versione dell'HAL in esecuzione.

• android.media.tv.tuner.TunerVersionChecker.getTunerVersion()

La versione minima dell'HAL richiesta è disponibile nella documentazione delle nuove API Android 12.

Pacchetti

L'API Tuner SDK fornisce i quattro pacchetti riportati di seguito.

• android.media.tv.tuner
• android.media.tv.tuner.frontend
• android.media.tv.tuner.filter
• android.media.tv.tuner.dvr

Figura 8. Pacchetti API dell'SDK del Tuner

Android.media.tv.tuner

Il pacchetto Tuner è un punto di ingresso per utilizzare il framework Tuner. L'app TIS Utilizza il pacchetto per inizializzare e acquisire le istanze delle risorse specificando l'impostazione iniziale e il callback.

• tuner(): inizializza un'istanza di Tuner specificando useCase e Parametri sessionId.
• tune(): acquisisce una risorsa frontend ed esegui l'ottimizzazione specificando il FrontendSetting.
• openFilter(): acquisisce un'istanza di filtro specificando il tipo di filtro.
• openDvrRecorder(): acquisisce un'istanza di registrazione specificando il buffer dimensioni.
• openDvrPlayback(): acquisisce un'istanza di riproduzione specificando il buffer dimensioni.
• openDescrambler(): acquisisce un'istanza del decodificatore.
• openLnb(): acquisisce un'istanza LNB interna.
• openLnbByName(): acquisisce un'istanza LNB esterna.
• openTimeFilter(): acquisisce un'istanza di filtro temporale.

Il pacchetto Tuner fornisce funzionalità che non sono trattate in i pacchetti di filtri, DVR e frontend. Le funzionalità sono elencate di seguito.

• cancelTuning
• scan/cancelScanning
• getAvSyncHwId
• getAvSyncTime
• connectCiCam1/disconnectCiCam
• shareFrontendFromTuner
• updateResourcePriority
• setOnTuneEventListener
• setResourceLostListener

Android.media.tv.tuner.frontend

Il pacchetto frontend include raccolte di impostazioni relative al frontend, informazioni, stati, eventi e funzionalità.

Classi

FrontendSettings deriva da diversi standard DTV in base alle classi seguenti.

• AnalogFrontendSettings
• Atsc3FrontendSettings
• AtscFrontendSettings
• DvbcFrontendSettings
• DvbsFrontendSettings
• DvbtFrontendSettings
• Isdbs3FrontendSettings
• IsdbsFrontendSettings
• IsdbtFrontendSettings

A partire da Android 12 con Tuner HAL 1.1 o successivo, è supportato il seguente standard DTV.

• DtmbFrontendSettings

FrontendCapabilities deriva da standard DTV diversi in base alle classi di seguito.

• AnalogFrontendCapabilities
• Atsc3FrontendCapabilities
• AtscFrontendCapabilities
• DvbcFrontendCapabilities
• DvbsFrontendCapabilities
• DvbtFrontendCapabilities
• Isdbs3FrontendCapabilities
• IsdbsFrontendCapabilities
• IsdbtFrontendCapabilities

A partire da Android 12 con Tuner HAL 1.1 o successivo, è supportato il seguente standard DTV.

• DtmbFrontendCapabilities

FrontendInfo recupera le informazioni del frontend. FrontendStatus recupera lo stato attuale del frontend. OnTuneEventListener ascolta gli eventi sul frontend. L'app TIS utilizza ScanCallback per elaborare i messaggi di scansione dal frontend.

Ricerca canali

Per configurare una TV, l'app analizza le possibili frequenze e crea un canale a cui gli utenti possono accedere. TIS potrebbe utilizzare Tuner.tune, Tuner.scan(BLIND_SCAN) o Tuner.scan(AUTO_SCAN) per completare il canale scansione.

Se il TIS dispone di informazioni di consegna accurate per l'indicatore, ad esempio frequenza, standard (ad es. T/T2, S/S2) e ulteriori informazioni necessarie (ad es. ID PLD), Tuner.tune è l'opzione più veloce.

Quando l'utente chiama Tuner.tune, si verificano le seguenti azioni:

• Il TIS compila FrontendSettings con le informazioni richieste utilizzando Tuner.tune.
• I report dell'HAL ottimizzano i messaggi LOCKED se il segnale è bloccato.
• TIS utilizza Frontend.getStatus per raccogliere le informazioni necessarie.
• Il TIS passa alla successiva frequenza disponibile nel suo elenco di frequenze.

TIS chiama di nuovo Tuner.tune fino a esaurimento di tutte le frequenze.

Durante l'ottimizzazione, puoi chiamare stopTune() o close() per mettere in pausa o terminare Chiamata Tuner.tune.

Tuner.scan(AUTO_SCAN)

Se TIS non dispone di informazioni sufficienti per utilizzare Tuner.tune, ma ha una frequenza elenco e tipo standard (ad es. DVB T/C/S), allora è consigliato Tuner.scan(AUTO_SCAN).

Quando l'utente chiama Tuner.scan(AUTO_SCAN), si verificano le seguenti azioni:

• Il TIS utilizza Tuner.scan(AUTO_SCAN) con FrontendSettings riempito con frequenza.

  Nota: TIS potrebbe fornire informazioni in aggiunta alla frequenza, ma potrebbero essere ignorate dall'HAL.

• I report dell'HAL analizzano i messaggi LOCKED se il segnale è bloccato. L'HAL potrebbe segnalare anche altri messaggi di scansione per fornire ulteriori informazioni il segnale.

• TIS utilizza Frontend.getStatus per raccogliere le informazioni necessarie.

• TIS chiama Tuner.scan per l'HAL per passare all'impostazione successiva sulla stessa frequenza. Se la struttura FrontendSettings è vuota, l'HAL utilizza la versione l'impostazione disponibile. In caso contrario, l'HAL utilizza FrontendSettings per un account scansione e invia END per indicare che l'operazione di scansione è terminata.

• Il TIS ripete le azioni sopra descritte finché tutte le impostazioni della frequenza non vengono esausto.

• L'HAL invia END per indicare che l'operazione di scansione è terminata.

• Il TIS passa alla successiva frequenza disponibile nel suo elenco di frequenze.

TIS chiama di nuovo Tuner.scan(AUTO_SCAN) fino a esaurimento di tutte le frequenze.

Durante la scansione, puoi chiamare stopScan() o close() per mettere in pausa o terminare la scansione.

Tuner.scan(BLIND_SCAN)

Se TIS non ha un elenco di frequenze e l'HAL del fornitore può cercare la frequenza del frontend specificato dall'utente per ottenere la risorsa frontend, Orario consigliato: Tuner.scan(BLIND_SCAN).

• Il TIS utilizza Tuner.scan(BLIND_SCAN). È possibile specificare una frequenza FrontendSettings per la frequenza iniziale, ma TIS ignora altre impostazioni a FrontendSettings.
• L'HAL segnala un messaggio di scansione LOCKED se il segnale è bloccato.
• TIS utilizza Frontend.getStatus per raccogliere le informazioni necessarie.
• TIS chiama di nuovo Tuner.scan per continuare la scansione. (FrontendSettings corrisponde a ignorato).
• Il TIS ripete le azioni sopra descritte finché tutte le impostazioni della frequenza non vengono esausto. L'HAL incrementa la frequenza senza che sia richiesta alcuna azione da parte di TIS. L'HAL segnala PROGRESS.

TIS chiama di nuovo Tuner.scan(AUTO_SCAN) fino a esaurimento di tutte le frequenze. L'HAL segnala END per indicare che l'operazione di scansione è terminata.

Durante la scansione, puoi chiamare stopScan() o close() per metterla in pausa o terminarla.

Nota: i fornitori non sono tenuti a supportare BLIND_SCAN.

Figura 9. Diagramma di flusso di una scansione TIS

Android.media.tv.tuner.filter

Il pacchetto filtri è una raccolta di operazioni di filtro, oltre a operazioni di configurazione, impostazioni, callback ed eventi. Il pacchetto include le operazioni riportate di seguito. Per l'elenco completo delle operazioni, fai riferimento al codice sorgente di Android.

• configure()
• start()
• stop()
• flush()
• read()

Per l'elenco completo, fai riferimento al codice sorgente Android.

FilterConfiguration deriva dalle classi seguenti. Le configurazioni sono per il tipo di filtro principale e specificano il protocollo utilizzato dal filtro estrarre i dati.

• AlpFilterConfiguration
• IpFilterConfiguration
• MmtpFilterConfiguration
• TlvFilterConfiguration
• TsFilterConfiguration

Le impostazioni derivano dalle classi seguenti. Le impostazioni riguardano il filtro e specificano i tipi di dati che il filtro può escludere.

• SectionSettings
• AvSettings
• PesSettings
• RecordSettings
• DownloadSettings

FilterEvent deriva dalle classi seguenti per segnalare eventi per diversi tipi di dati.

• SectionEvent
• MediaEvent
• PesEvent
• TsRecordEvent
• MmtpRecordEvent
• TemiEvent
• DownloadEvent
• IpPayloadEvent

A partire da Android 12 con Tuner HAL 1.1 o successivo, sono supportati i seguenti eventi.

• IpCidChangeEvent
• RestartEvent
• ScramblingStatusEvent

Eventi e formato dei dati dal filtro

Tipo di filtro	Bandiere	Eventi	Operazione sui dati	Formato dei dati
TS.SECTION MMTP.SECTION IP.SECTION TLV.SECTION ALP.SECTION	isRaw: true	Obbligatorio: DemuxFilterStatus::DATA_READY DemuxFilterStatus::DATA_OVERFLOW Consigliato: DemuxFilterStatus::LOW_WATER DemuxFilterStatus::HIGH_WATER	In base all'evento e alla programmazione interna, esegui Filter.read(buffer, offset, adjustedSize) uno o più volte. I dati vengono copiati dal MQ dell'HAL al buffer del client.	Un pacchetto di sessioni assemblate viene compilato in FMQ da un altro di alta qualità.
	isRaw: false	Obbligatorio: DemuxFilterEvent::DemuxFilterSectionEvent[n] DemuxFilterStatus::DATA_READY DemuxFilterStatus::DATA_OVERFLOW Facoltativo: DemuxFilterStatus::LOW_WATER DemuxFilterStatus::HIGH_WATER	for i=0; i<n; i++ Filter.read(buffer, offset, DemuxFilterSectionEven[i].size) I dati vengono copiati dal MQ dell'HAL al buffer del client.
TS.PES	isRaw: true	Obbligatorio: DemuxFilterStatus::DATA_READY DemuxFilterStatus::DATA_OVERFLOW Consigliato: DemuxFilterStatus::LOW_WATER DemuxFilterStatus::HIGH_WATER	In base all'evento e alla programmazione interna, esegui Filter.read(buffer, offset, adjustedSize) uno o più volte. I dati vengono copiati dal MQ dell'HAL al buffer client.	Un pacco PES assemblato viene compilato in FMQ da un altro Pacchetto PES.
	isRaw: false	Obbligatorio: DemuxFilterEvent::DemuxFilterPesEvent[n] DemuxFilterStatus::DATA_READY DemuxFilterStatus::DATA_OVERFLOW Facoltativo: DemuxFilterStatus::LOW_WATER DemuxFilterStatus::HIGH_WATER	for i=0; i<n; i++ Filter.read(buffer, offset, DemuxFilterPesEven[i].size) I dati vengono copiati dal MQ dell'HAL al buffer del client.
MMTP.PES	isRaw: true	Obbligatorio: DemuxFilterStatus::DATA_READY DemuxFilterStatus::DATA_OVERFLOW Consigliato: DemuxFilterStatus::LOW_WATER DemuxFilterStatus::HIGH_WATER	In base all'evento e alla programmazione interna, esegui Filter.read(buffer, offset, adjustedSize) uno o più volte. I dati vengono copiati dal MQ dell'HAL al buffer client.	Un pacchetto MFU assemblato viene compilato in FMQ da un altro Pacchetto MFU.
	isRaw: false	Obbligatorio: DemuxFilterEvent::DemuxFilterPesEvent[n] DemuxFilterStatus::DATA_READY DemuxFilterStatus::DATA_OVERFLOW Facoltativo: DemuxFilterStatus::LOW_WATER DemuxFilterStatus::HIGH_WATER	for i=0; i<n; i++ Filter.read(buffer, offset, DemuxFilterPesEven[i].size) I dati vengono copiati dal MQ dell'HAL al buffer client.
TS.TS	N/D	Obbligatorio: DemuxFilterStatus::DATA_READY DemuxFilterStatus::DATA_OVERFLOW Consigliato: DemuxFilterStatus::LOW_WATER DemuxFilterStatus::HIGH_WATER	In base all'evento e alla programmazione interna, esegui Filter.read(buffer, offset, adjustedSize) uno o più volte. I dati vengono copiati dal MQ dell'HAL al buffer client.	ts filtrato con ts intestazione sia compilato in FMQ.
TS.Audio TS.Video MMTP.Audio MMTP.Video	isPassthrough: true	Facoltativo: DemuxFilterStatus::DATA_READY DemuxFilterStatus::DATA_OVERFLOW	Il client può avviare MediaCodec dopo aver ricevuto DemuxFilterStatus::DATA_READY. Il cliente può chiamare Filter.flush dopo aver ricevuto DemuxFilterStatus::DATA_OVERFLOW.	N/D
	isPassthrough: false	Obbligatorio: DemuxFilterEvent::DemuxFilterMediaEvent[n] DemuxFilterStatus::DATA_READY DemuxFilterStatus::DATA_OVERFLOW Facoltativo: DemuxFilterStatus::LOW_WATER DemuxFilterStatus::HIGH_WATER	Per usare MediaCodec: for i=0; i<n; i++ linearblock = MediaEvent[i].getLinearBlock(); codec.startQueueLinearBlock(linearblock) linearblock.recycle() Per usare l'audio diretto di AudioTrack: for i=0; i<n; i++ audioHandle = MediaEvent[i].getAudioHandle(); audiotrack.write(encapsulated(audiohandle))	Dati ES o dati ES parziali nella memoria ION.
TS.PCR IP.NTP ALP.PTP	N/D	Obbligatorio:N/A Facoltativo:N/D	N/D	N/D
TS.RECORD	N/D	Obbligatorio: DemuxFilterEvent::DemuxFilterTsRecordEvent[n] RecordStatus::DATA_READY RecordStatus::DATA_OVERFLOW RecordStatus::LOW_WATER RecordStatus::HIGH_WATER Facoltativo: DemuxFilterStatus::DATA_READY DemuxFilterStatus::DATA_OVERFLOW DemuxFilterStatus::LOW_WATER DemuxFilterStatus::HIGH_WATER	Per i dati dell'indice: for i=0; i<n; i++ DemuxFilterTsRecordEvent[i]; Per i contenuti registrati: in base a RecordStatus::* e alla programmazione interna, uno dei seguenti: Corsa di DvrRecord.write(adustedSize) una o più volte nello spazio di archiviazione. I dati vengono trasferiti dal MQ dell'HAL allo spazio di archiviazione. Corsa di DvrRecord.write(buffer, adustedSize) una o più volte per eseguire il buffering. I dati vengono copiati dal MQ dell'HAL al buffer client.	Per i dati di indice: viene trasferito il payload dell'evento. Per i contenuti registrati: stream TS Mux compilato in FMQ.
TS.TEMI	N/D	Obbligatorio: DemuxFilterEvent::DemuxFilterTemiEvent[n] Facoltativo: DemuxFilterStatus::DATA_READY DemuxFilterStatus::DATA_OVERFLOW DemuxFilterStatus::LOW_WATER DemuxFilterStatus::HIGH_WATER	for i=0; i<n; i++ DemuxFilterTemiEvent[i];	N/D
MMTP.MMTP	N/D	Obbligatorio: DemuxFilterStatus::DATA_READY DemuxFilterStatus::DATA_OVERFLOW Consigliato: DemuxFilterStatus::LOW_WATER DemuxFilterStatus::HIGH_WATER	In base all'evento e alla programmazione interna, esegui Filter.read(buffer, offset, adjustedSize) uno o più volte. I dati vengono copiati dal MQ dell'HAL al buffer client.	mmtp filtrato con mmtp intestazione sia compilato in FMQ.
MMTP.RECORD	N/D	Obbligatorio: DemuxFilterEvent::DemuxFilterMmtpRecordEvent[n] RecordStatus::DATA_READY RecordStatus::DATA_OVERFLOW RecordStatus::LOW_WATER RecordStatus::HIGH_WATER Facoltativo: DemuxFilterStatus::DATA_READY DemuxFilterStatus::DATA_OVERFLOW DemuxFilterStatus::LOW_WATER DemuxFilterStatus::HIGH_WATER	Per i dati dell'indice: for i=0; i<n; i++ DemuxFilterMmtpRecordEvent[i]; Per i contenuti registrati, in base a RecordStatus::* e la programmazione interna, esegui una delle seguenti: Esegui DvrRecord.write(adjustedSize) una o più volte nello spazio di archiviazione. I dati vengono trasferiti dal MQ dell'HAL allo spazio di archiviazione. Esegui DvrRecord.write(buffer, adjustedSize)uno o più volte per il buffering. I dati vengono copiati dal MQ dell'HAL al buffer client.	Per i dati di indice: viene trasferito il payload dell'evento. Per i contenuti registrati: stream registrato con Mux compilato FMQ. Se l'origine del filtro per la registrazione è TLV.TLV per IP.IP con passthrough, lo stream registrato ha un TLV e IP header.
MMTP.DOWNLOAD	N/D	Obbligatorio: DemuxFilterEvent::DemuxFilterDownloadEvent[n] DemuxFilterStatus::DATA_READY DemuxFilterStatus::DATA_OVERFLOW Facoltativo: DemuxFilterStatus::LOW_WATER DemuxFilterStatus::HIGH_WATER	for i=0; i<n; i++ Filter.read(buffer, offset, DemuxFilterDownloadEvent[i].size) I dati vengono copiati dal MQ dell'HAL al buffer del client.	Il pacchetto di download è compilato in FMQ da un altro pacchetto di download IP.
IP.IP_PAYLOAD	N/D	Obbligatorio: DemuxFilterEvent::DemuxFilterIpPayloadEvent[n] DemuxFilterStatus::DATA_READY DemuxFilterStatus::DATA_OVERFLOW Facoltativo: DemuxFilterStatus::LOW_WATER DemuxFilterStatus::HIGH_WATER	for i=0; i<n; i++ Filter.read(buffer, offset, DemuxFilterIpPayloadEvent[i].size) I dati vengono copiati dal MQ dell'HAL al buffer del client.	Il pacchetto di payload IP viene compilato in FMQ da un altro pacchetto di payload IP.
IP.IP TLV.TLV ALP.ALP	isPassthrough: true	Facoltativo: DemuxFilterStatus::DATA_READY DemuxFilterStatus::DATA_OVERFLOW	Lo stream secondario di protocollo filtrato alimenta il filtro successivo nel filtro o la catena di fornitura.	N/D
	isPassthrough: false	Obbligatorio: DemuxFilterStatus::DATA_READY DemuxFilterStatus::DATA_OVERFLOW Consigliato: DemuxFilterStatus::LOW_WATER DemuxFilterStatus::HIGH_WATER	In base all'evento e alla programmazione interna, esegui Filter.read(buffer, offset, adjustedSize) uno o più volte. I dati vengono copiati dal MQ dell'HAL al buffer client.	Il flusso secondario del protocollo filtrato con l'intestazione del protocollo è compilato FMQ.
IP.PAYLOAD_THROUGH TLV.PAYLOAD_THROUGH ALP.PAYLOAD_THROUGH	N/D	Facoltativo: DemuxFilterStatus::DATA_READY DemuxFilterStatus::DATA_OVERFLOW	Il payload del protocollo filtrato alimenta il filtro successivo nel filtro o la catena di fornitura.	N/D

Flusso di esempio per utilizzare il filtro per creare PSI/SI

Figura 10. Flusso per la creazione di PSI/SI

1. Apri un filtro.

   Filter filter = tuner.openFilter(
     Filter.TYPE_TS,
     Filter.SUBTYPE_SECTION,
     /* bufferSize */1000,
     executor,
     filterCallback
   );


2. Configura e avvia il filtro.

   Settings settings = SectionSettingsWithTableInfo
       .builder(Filter.TYPE_TS)
       .setTableId(2)
       .setVersion(1)
       .setCrcEnabled(true)
       .setRaw(false)
       .setRepeat(false)
       .build();
     FilterConfiguration config = TsFilterConfiguration
       .builder()
       .setTpid(10)
       .setSettings(settings)
       .build();
     filter.configure(config);
     filter.start();


3. Elabora SectionEvent.

   FilterCallback filterCallback = new FilterCallback() {
     @Override
     public void onFilterEvent(Filter filter, FilterEvent[] events) {
       for (FilterEvent event : events) {
         if (event instanceof SectionEvent) {
           SectionEvent sectionEvent = (SectionEvent) event;
           int tableId = sectionEvent.getTableId();
           int version = sectionEvent.getVersion();
           int dataLength = sectionEvent.getDataLength();
           int sectionNumber = sectionEvent.getSectionNumber();
           filter.read(buffer, 0, dataLength); }
         }
       }
   };


Flusso di esempio per l'utilizzo di MediaEvent dal filtro

Figura 11. Flusso per utilizzare MediaEvent dal filtro

1. Apri, configura e avvia i filtri A/V.
2. Elabora MediaEvent.
3. Ricevi MediaEvent.
4. Metti in coda il blocco lineare in codec.
5. Rilascia l'handle A/V una volta consumati i dati.

Android.media.tv.tuner.dvr

DvrRecorder fornisce questi metodi per la registrazione.

• configure
• attachFilter
• detachFilter
• start
• flush
• stop
• setFileDescriptor
• write

DvrPlayback offre questi metodi per la riproduzione.

• configure
• start
• flush
• stop
• setFileDescriptor
• read

DvrSettings viene utilizzato per configurare DvrRecorder e DvrPlayback. OnPlaybackStatusChangedListener e OnRecordStatusChangedListener sono in uso per segnalare lo stato di un'istanza DVR.

Flusso di esempio per avviare un record

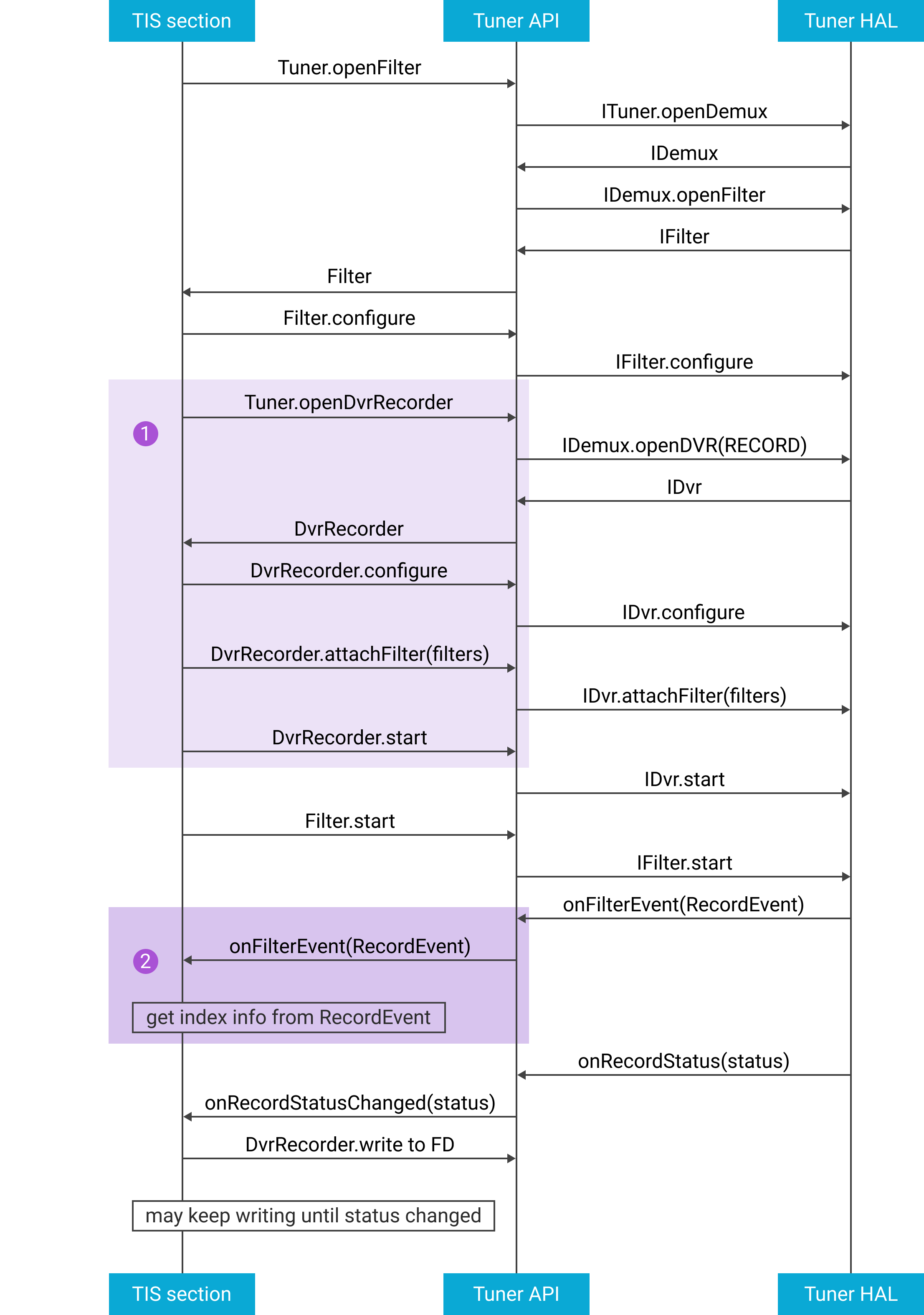

Figura 12. Flusso per avviare un record

1. Apri, configura e avvia DvrRecorder.

   DvrRecorder recorder = openDvrRecorder(/* bufferSize */ 1000, executor, listener);
   DvrSettings dvrSettings = DvrSettings
   .builder()
   .setDataFormat(DvrSettings.DATA_FORMAT_TS)
   .setLowThreshold(100)
   .setHighThreshold(900)
   .setPacketSize(188)
   .build();
   recorder.configure(dvrSettings);
   recorder.attachFilter(filter);
   recorder.setFileDescriptor(fd);
   recorder.start();


2. Ricevi RecordEvent e recupera le informazioni dell'indice.

   FilterCallback filterCallback = new FilterCallback() {
     @Override
     public void onFilterEvent(Filter filter, FilterEvent[] events) {
       for (FilterEvent event : events) {
         if (event instanceof TsRecordEvent) {
           TsRecordEvent recordEvent = (TsRecordEvent) event;
           int tsMask = recordEvent.getTsIndexMask();
           int scMask = recordEvent.getScIndexMask();
           int packetId = recordEvent.getPacketId();
           long dataLength = recordEvent.getDataLength();
           // handle the masks etc. }
         }
       }
   };


3. Inizializza OnRecordStatusChangedListener e archivia i dati del record.

     OnRecordStatusChangedListener listener = new OnRecordStatusChangedListener() {
       @Override
       public void onRecordStatusChanged(int status) {
         // a customized way to consume data efficiently by using status as a hint.
         if (status == Filter.STATUS_DATA_READY) {
           recorder.write(size);
         }
       }
     };


HAL per sintonizzatore

L'HAL per l'accordatore è conforme al protocollo HIDL e definisce l'interfaccia tra il framework e l'hardware del fornitore. I fornitori utilizzano l'interfaccia per implementare l'HAL per il sintonizzatore lo utilizza per comunicare con l'implementazione di Tuner HAL.

Moduli

Sintonizzatore HAL 1.0

Moduli	Comandi di base	Controlli specifici del modulo	File HAL
ITuner	N/D	frontend(open, getIds, getInfo), openDemux, openDescrambler openLnb getDemuxCaps	ITuner.hal
IFrontend	setCallback, getStatus e close	tune, stopTune, scan stopScan setLnb	IFrontend.hal IFrontendCallback.hal
IDemux	close	setFrontendDataSource, openFilter, openDvr e getAvSyncHwId getAvSyncTime, connect / disconnectCiCam	IDemux.hal
IDvr	close, start, stop, configure	attach/detachFilters, flush e getQueueDesc	IDvr.hal IDvrCallback.hal
IFilter	close, start, stop, configure e getId	flush, getQueueDesc, releaseAvHandle, setDataSource	IFilter.hal IFilterCallback.hal
ILnb	close, setCallback	setVoltage, setTone, setSatellitePosition, sendDiseqcMessage	ILnb.hal ILnbCallback.hal
IDescrambler	close	setDemuxSource, setKeyToken, addPid removePid	IDescrambler.hal

Sintonizzatore HAL 1.1 (derivato da Sintonizzatore HAL 1.0)

Moduli	Comandi di base	Controlli specifici del modulo	File HAL
ITuner	N/D	getFrontendDtmbCapabilities	@1.1::ITuner.hal
IFrontend	tune_1_1, scan_1_1 e getStatusExt1_1	link/unlinkCiCam	@1.1::IFrontend.hal @1.1::IFrontendCallback.hal
IFilter	getStatusExt1_1	configureIpCid, configureAvStreamType, getAvSharedHandle, configureMonitorEvent	@1.1::IFilter.hal @1.1::IFilterCallback.hal

Nota: il file types.hal definisce un tipo di struttura anziché una .

Figura 13. Diagramma delle interazioni tra i moduli dell'HAL per il sintonizzatore

Filtra collegamento

L'HAL per l'accordatore supporta il collegamento dei filtri in modo che i filtri possano essere collegati ad altri filtri per più livelli. I filtri seguono le regole riportate di seguito.

• I filtri sono collegati come struttura ad albero. Il percorso di chiusura non è consentito.
• Il nodo radice è demux.
• I filtri funzionano in modo indipendente.
• Tutti i filtri iniziano a ricevere dati.
• Il collegamento viene eseguito il flush dell'ultimo filtro.

Il blocco di codice riportato di seguito e la Figura 14 illustrano un esempio di filtraggio di più elementi diversi strati.

demuxCaps = ITuner.getDemuxCap;
If (demuxCaps[IP][MMTP] == true) {
        ipFilter = ITuner.openFilter(<IP, ..>)
        mmtpFilter1 = ITuner.openFilter(<MMTP ..>)
        mmtpFilter2 = ITuner.openFilter(<MMTP ..>)
        mmtpFilter1.setDataSource(<ipFilter>)
        mmtpFilter2.setDataSource(<ipFilter>)
}

Figura 14. Diagramma di flusso di un collegamento di filtri per più strati

Resource Manager per accordare

Prima di Tuner Resource Manager (TRM), il passaggio tra due app richiedeva lo stesso hardware del sintonizzatore. Il framework TV Input Framework (TIF) ha utilizzato una "vittoria prima ad acquisire" meccanismo di attenzione, il che significa che qualsiasi app riceve la risorsa per prima la conserva. Tuttavia, questo meccanismo potrebbe non essere l'ideale per alcuni casi d'uso complicati.

TRM viene eseguito come servizio di sistema per gestire l'hardware del sintonizzatore, di TVInput e di CAS le risorse per le app. TRM utilizza una "vittoria in primo piano" meccanismo di attenzione, che Calcola la priorità dell'app in base al suo primo piano o allo sfondo e il tipo di caso d'uso. TRM concede o revoca la risorsa in base a la priorità. TRM centralizza la gestione delle risorse ATV per trasmissioni, OTT, e DVR.

Interfaccia TRM

TRM espone le interfacce AIDL in ITunerResourceManager.aidl per il sintonizzatore framework, MediaCas e TvInputHardwareManager per registrare, richiedere o di svincolare le risorse.

Le interfacce per la gestione dei clienti sono elencate di seguito.

• registerClientProfile(in ResourceClientProfile profile, IResourcesReclaimListener listener, out int[] clientId)
• unregisterClientProfile(in int clientId)

Le interfacce per richiedere e rilasciare risorse sono elencate di seguito.

• requestFrontend(TunerFrontendRequest request, int[] frontendHandle) / releaseFrontend
• requestDemux(TunerDemuxRequest request, int[] demuxHandle) / releaseDemux
• requestDescrambler(TunerDescramblerRequest request, int[] descramblerHandle) / releaseDescrambler
• requestCasSession(CasSessionRequest request, int[] casSessionHandle) / releaseCasSession
• requestLnb(TunerLnbRequest request, int[] lnbHandle)/releaseLnb

Di seguito sono elencate le classi dei clienti e delle richieste.

• ResourceClientProfile
• ResourcesReclaimListener
• TunerFrontendRequest
• TunerDemuxRequest
• TunerDescramblerRequest
• CasSessionRequest
• TunerLnbRequest

Priorità del client

TRM calcola la priorità del cliente utilizzando i parametri della sua profilo e il valore di priorità dal file di configurazione. La priorità può essere essere aggiornati anche con un valore di priorità arbitrario dal client.

Parametri nel profilo del cliente

Il TRM recupera l'ID processo da mTvInputSessionId per decidere se un'app è un'app in primo piano o in background. Per creare mTvInputSessionId, TvInputService.onCreateSession, oppure TvInputService.onCreateRecordingSession inizializza una sessione TIS.

mUseCase indica il caso d'uso della sessione. I casi d'uso predefiniti elencati di seguito.

TvInputService.PriorityHintUseCaseType  {
  PRIORITY_HINT_USE_CASE_TYPE_PLAYBACK
  PRIORITY_HINT_USE_CASE_TYPE_LIVE
  PRIORITY_HINT_USE_CASE_TYPE_RECORD,
  PRIORITY_HINT_USE_CASE_TYPE_SCAN,
  PRIORITY_HINT_USE_CASE_TYPE_BACKGROUND
}

File di configurazione

File di configurazione predefinito

Il file di configurazione predefinito riportato di seguito fornisce valori di priorità per l'uso predefinito d'uso diversi. Gli utenti possono modificare i valori utilizzando un file di configurazione personalizzata.

Caso d'uso	Primo piano	Premessa
LIVE	490	400
PLAYBACK	480	300
RECORD	600	500
SCAN	450	200
BACKGROUND	180	100

File di configurazione personalizzato

I fornitori possono personalizzare il file di configurazione /vendor/etc/tunerResourceManagerUseCaseConfig.xml. Questo file è utilizzato per aggiungere, rimuovere o aggiornare i tipi di caso d'uso e i relativi valori di priorità. Il file personalizzato può utilizzare platform/hardware/interfaces/tv/tuner/1.0/config/tunerResourceManagerUseCaseConfigSample.xml come modello.

Ad esempio, un nuovo caso d'uso di un fornitore è VENDOR_USE_CASE__[A-Z0-9]+, [0 - 1000]. Il formato deve seguire platform/hardware/interfaces/tv/tuner/1.0/config/tunerResourceManagerUseCaseConfig.xsd.

Valore di priorità arbitrario e valore accettabile

TRM fornisce updateClientPriority al client per aggiornare il valore arbitrario valore di priorità e valore accettabile. Il valore di priorità arbitrario sovrascrive il valore di priorità calcolato dal tipo di caso d'uso e dall'ID sessione.

Il valore interessante indica quanto è permissivo il comportamento del cliente quando è in è in conflitto con un altro client. Il valore accettabile diminuisce la priorità del cliente prima che il suo valore di priorità venga confrontato con il client impegnativo.

Meccanismo di recupero

Il diagramma seguente mostra in che modo le risorse vengono recuperate e assegnate quando si verifica un conflitto tra le risorse.

Figura 15. Diagramma del meccanismo di recupero in caso di conflitto tra sintonizzatore risorse
