Framework Tuner

Para o Android 11 ou versões mais recentes, você pode usar o Android Framework de sintonizador para oferecer conteúdo A/V. O framework usa a arquitetura pipeline de preços de fornecedores, o que o torna adequado para SoC simples e sofisticado. O framework oferece uma maneira segura de fornecer conteúdo A/V protegido por uma o ambiente de execução confiável (TEE) e o caminho de mídia seguro (SMP), o que permite para uso em um ambiente de proteção de conteúdo altamente restrito.

A interface padronizada entre o Tuner e o Android CAS resulta em uma experiência integração entre fornecedores do Tuner e fornecedores do CAS. A interface do Tuner funciona com MediaCodec e AudioTrack para criar uma solução mundial para o Android TV. A interface do Tuner é compatível com TV digital e TV analógica com base nas principais padrões de transmissão.

Componentes

Para o Android 11, três componentes são especificamente projetado para a plataforma de TV.

  • Tuner HAL:é uma interface entre o framework e os fornecedores.
  • API Tuner SDK:uma interface entre o framework e os apps
  • Tuner Resource Manager (TRM): recursos de HW do Coordenador do Tuner

Para o Android 11, os seguintes componentes foram aprimorado.

  • CAS V2
  • TvInputService ou serviço de entrada de TV (TIS, na sigla em inglês)
  • TvInputManagerService ou o TV Input Manager Service (TIMS)
  • MediaCodec ou codec de mídia
  • AudioTrack ou faixa de áudio
  • MediaResourceManager ou gerente de recursos de mídia (MRM)

Diagrama de fluxo dos componentes do framework do Tuner.

Figura 1. Interações entre componentes do Android TV

Recursos

O front-end é compatível com os padrões DTV abaixo.

  • ATSC
  • ATSC3
  • DVB C/S/T
  • ISDB S/S3/T
  • Analógico

O front-end do Android 12 com o Tuner HAL 1.1 ou mais recente oferece suporte ao padrão DTV abaixo.

  • DTMB

O Demux é compatível com os protocolos de stream abaixo.

  • Stream de transporte (TS)
  • Protocolo de transporte de mídia MPEG (MMTP)
  • Protocolo de Internet (IP)
  • Valor de comprimento do tipo (TLV)
  • protocolo de camada de link (ALP, na sigla em inglês) ATSC

O descrambador é compatível com as proteções de conteúdo abaixo.

  • Caminho de mídia seguro
  • Limpar caminho de mídia
  • Proteger registro local
  • Reprodução local segura

As APIs do Tuner oferecem suporte aos casos de uso abaixo.

  • Verificar
  • Ao vivo
  • Reprodução
  • Gravar

Tuner, MediaCodec e AudioTrack oferecem suporte aos modos de fluxo de dados abaixo.

  • Payload ES com buffer de memória limpo
  • Payload ES com gerenciador de memória seguro
  • Transparente

Design em geral

A HAL do Tuner é definida entre o framework do Android e o ao hardware.

  • Descreve o que o framework espera do fornecedor e como ele pode fazer isso.
  • Exporta as funcionalidades de front-end, demux e descrambler para o pela IFrontend, IDemux, IDescrambler, IFilter, IDvr e e ILnb.
  • Inclui as funções para integrar a HAL do Tuner com outro framework componentes, como MediaCodec e AudioTrack.

Uma classe Java e uma classe nativa do Tuner são criadas.

  • A API Tuner Java permite que os apps acessem a HAL do Tuner usando APIs públicas.
  • A classe nativa permite o controle de permissões e o tratamento de grandes quantidades de gravação ou reprodução de dados com o Tuner HAL.
  • O módulo Native Tuner é uma ponte entre a classe Java Tuner e a classe Tuner HAL

Uma classe TRM é criada.

  • Gerencia recursos limitados do Tuner, como front-end, LNB e sessões CAS e um dispositivo de entrada de TV da HAL de entrada de TV.
  • Aplica regras para recuperar recursos insuficientes de apps. A regra padrão é a vitória em primeiro plano.

O CAS de mídia e o CAS HAL foram aprimorados com os recursos abaixo.

  • Abre sessões do CAS para diferentes usos e algoritmos.
  • Dá suporte a sistemas CAS dinâmicos, como remoção e inserção do CICAM.
  • Integra-se com a HAL de sintonizador fornecendo tokens de chave.

MediaCodec e AudioTrack foram aprimorados com os recursos abaixo.

  • Usa a memória A/V segura como entrada de conteúdo.
  • Configurado para fazer a sincronização A/V de hardware na reprodução em túnel.
  • Suporte configurado para ES_payload e o modo de passagem.

Design geral da HAL do Tuner.

Figura 2. Diagrama dos componentes na HAL do Tuner

Fluxo de trabalho geral

Os diagramas abaixo ilustram sequências de chamadas para reprodução de transmissão ao vivo.

Configurar

Sequência de configuração do diagrama de reprodução da transmissão ao vivo.

Figura 3. Sequência de configurações para reprodução de transmissão ao vivo

Como gerenciar áudio e vídeo

Como processar A/V para diagrama de reprodução de transmissão ao vivo.

Figura 4. Como processar A/V para reprodução de transmissão ao vivo

Como processar conteúdo embaralhado

Diagrama de processamento de conteúdo embaralhado de transmissão ao vivo.

Figura 5. Como processar conteúdo embaralhado para reprodução de transmissão ao vivo

Como processar dados A/V

Processe dados A/V para o diagrama de reprodução de transmissão ao vivo.

Figura 6. Processando A/V para a transmissão ao vivo

API Tuner SDK

A API Tuner SDK processa as interações com o Tuner JNI, a HAL Tuner, e TunerResourceManager. O app TIS usa a API Tuner SDK para acessar o Tuner recursos e subcomponentes, como filtro e desembaralhador. Front-end e demux são componentes internos.

Diagrama de fluxo da API Tuner SDK.

Figura 7. Interações com a API Tuner SDK

Versões

No Android 12 e versões mais recentes, a API Tuner SDK oferece suporte ao novo recurso do Tuner HAL 1.1, que é um upgrade da versão do Tuner 1.0 compatível com versões anteriores.

Use a API a seguir para verificar a versão da HAL em execução.

  • android.media.tv.tuner.TunerVersionChecker.getTunerVersion()

A versão mínima necessária da HAL pode ser encontrada na documentação das novas APIs do Android 12.

Pacotes

A API Tuner SDK oferece os quatro pacotes abaixo.

  • android.media.tv.tuner
  • android.media.tv.tuner.frontend
  • android.media.tv.tuner.filter
  • android.media.tv.tuner.dvr

Diagrama de fluxo dos pacotes da API Tuner SDK.

Figura 8. Pacotes da API Tuner SDK

Android.media.tv.tuner

O pacote Tuner é um ponto de entrada para usar o framework Tuner. O app TIS usa o pacote para inicializar e adquirir instâncias de recursos especificando a configuração inicial e o callback.

  • tuner(): inicializa uma instância do Tuner especificando o useCase e Parâmetros sessionId.
  • tune(): adquire um recurso de front-end e faz o ajuste especificando o parâmetro FrontendSetting.
  • openFilter(): recebe uma instância de filtro especificando o tipo de filtro.
  • openDvrRecorder(): adquire uma instância de gravação especificando o buffer tamanho.
  • openDvrPlayback(): adquire uma instância de reprodução especificando o buffer tamanho.
  • openDescrambler(): adquire uma instância de descrambler.
  • openLnb(): adquire uma instância interna do LNB.
  • openLnbByName(): adquire uma instância externa do LNB.
  • openTimeFilter(): adquire uma instância de filtro de tempo.

O pacote Tuner oferece funcionalidades não cobertas os pacotes de filtro, DVR e front-end. As funcionalidades estão listadas abaixo.

  • cancelTuning
  • scan / cancelScanning
  • getAvSyncHwId
  • getAvSyncTime
  • connectCiCam1 / disconnectCiCam
  • shareFrontendFromTuner
  • updateResourcePriority
  • setOnTuneEventListener
  • setResourceLostListener

Android.media.tv.tuner.frontend

O pacote de front-end inclui coleções de configurações relacionadas ao front-end, informações, status, eventos e recursos.

Classes

O FrontendSettings é derivado para diferentes padrões de DTV pelas classes abaixo.

  • AnalogFrontendSettings
  • Atsc3FrontendSettings
  • AtscFrontendSettings
  • DvbcFrontendSettings
  • DvbsFrontendSettings
  • DvbtFrontendSettings
  • Isdbs3FrontendSettings
  • IsdbsFrontendSettings
  • IsdbtFrontendSettings

No Android 12 com o Tuner HAL 1.1 ou mais recente, o padrão DTV abaixo tem suporte.

  • DtmbFrontendSettings

O FrontendCapabilities é derivado para diferentes padrões DTV pelas classes a seguir.

  • AnalogFrontendCapabilities
  • Atsc3FrontendCapabilities
  • AtscFrontendCapabilities
  • DvbcFrontendCapabilities
  • DvbsFrontendCapabilities
  • DvbtFrontendCapabilities
  • Isdbs3FrontendCapabilities
  • IsdbsFrontendCapabilities
  • IsdbtFrontendCapabilities

No Android 12 com o Tuner HAL 1.1 ou mais recente, o padrão DTV abaixo tem suporte.

  • DtmbFrontendCapabilities

FrontendInfo recupera as informações do front-end. FrontendStatus recupera o status atual do front-end. OnTuneEventListener detecta os eventos no front-end. O app TIS usa ScanCallback para processar mensagens de verificação do front-end.

Busca de canais

Para configurar uma TV, o app verifica possíveis frequências e cria um canal lineup para os usuários acessarem. O TIS pode usar Tuner.tune, Tuner.scan(BLIND_SCAN) ou Tuner.scan(AUTO_SCAN) para concluir o canal durante a verificação.

Se o TIS tiver informações de exibição precisas para o indicador, como frequência, padrão (por exemplo, T/T2, S/S2) e outras informações necessárias (por exemplo, PLD ID), Recomendamos Tuner.tune como a opção mais rápida.

Quando o usuário chama Tuner.tune, as seguintes ações acontecem:

  • O TIS preenche FrontendSettings com as informações necessárias usando Tuner.tune.
  • Os relatórios da HAL ajustaram as mensagens LOCKED se o sinal estiver bloqueado.
  • O TIS usa Frontend.getStatus para coletar as informações necessárias.
  • O TIS passa para a próxima frequência disponível na lista de frequência.

O TIS chama Tuner.tune de novo até que todas as frequências sejam esgotadas.

Durante o ajuste, você pode chamar stopTune() ou close() para pausar ou encerrar a Tuner.tune.

Tuner.scan(AUTO_SCAN)

Se o TIS não tiver informações suficientes para usar Tuner.tune, mas tiver uma frequência lista e tipo padrão (por exemplo, DVB T/C/S), recomenda-se Tuner.scan(AUTO_SCAN).

Quando o usuário chama Tuner.scan(AUTO_SCAN), as seguintes ações acontecem:

  • O TIS usa Tuner.scan(AUTO_SCAN) com FrontendSettings preenchidos com frequência.

  • Os relatórios da HAL verificam mensagens LOCKED se o sinal estiver bloqueado. A HAL pode também reporta outras mensagens de verificação para fornecer informações adicionais sobre o sinal.

  • O TIS usa Frontend.getStatus para coletar as informações necessárias.

  • O TIS chama Tuner.scan para a HAL continuar para a próxima configuração no mesmo frequência. Se a estrutura FrontendSettings estiver vazia, a HAL usará o próximo configuração disponível. Caso contrário, a HAL usará FrontendSettings apenas uma vez scan e envia END para indicar que a operação de verificação foi concluída.

  • O TIS repete as ações acima até que todas as configurações de frequência sejam exausto.

  • A HAL envia END para indicar que a operação de verificação foi concluída.

  • O TIS passa para a próxima frequência disponível na lista de frequência.

O TIS chama Tuner.scan(AUTO_SCAN) de novo até que todas as frequências sejam esgotadas.

Durante a leitura, é possível chamar stopScan() ou close() para pausar ou encerrar a digitalizar.

Tuner.scan(BLIND_SCAN)

Se o TIS não tiver uma lista de frequência e a HAL do fornecedor puder pesquisar a frequência do front-end especificado pelo usuário para receber o recurso de front-end; O horário recomendado é Tuner.scan(BLIND_SCAN).

  • O TIS usa Tuner.scan(BLIND_SCAN). É possível especificar uma frequência FrontendSettings para a frequência inicial, mas o TIS ignora outras configurações em FrontendSettings.
  • A HAL vai enviar uma mensagem de verificação LOCKED se o sinal estiver bloqueado.
  • O TIS usa Frontend.getStatus para coletar as informações necessárias.
  • O TIS chama Tuner.scan de novo para continuar a verificação. (FrontendSettings é ignorada.
  • O TIS repete as ações acima até que todas as configurações de frequência sejam exausto. A HAL incrementa a frequência sem necessidade de ação da TIS. A HAL informa PROGRESS.

O TIS chama Tuner.scan(AUTO_SCAN) de novo até que todas as frequências sejam esgotadas. A HAL relata END para indicar que a operação de verificação foi concluída.

Durante a leitura, é possível chamar stopScan() ou close() para pausar ou finalizar a verificação.

Diagrama de fluxo do processo de verificação do TIS.

Figura 9. Diagrama de fluxo de uma verificação do TIS

Android.media.tv.tuner.filter

O pacote de filtros é um conjunto de operações de filtro junto com a configuração, configurações, callbacks e eventos. O pacote inclui as operações abaixo. Consulte o código-fonte do Android para conferir a lista completa de operações.

  • configure()
  • start()
  • stop()
  • flush()
  • read()

Consulte o código-fonte do Android para conferir a lista completa.

FilterConfiguration é derivado das classes abaixo. As configurações são para o tipo de filtro principal e especificam qual protocolo o filtro usa para extrair dados.

  • AlpFilterConfiguration
  • IpFilterConfiguration
  • MmtpFilterConfiguration
  • TlvFilterConfiguration
  • TsFilterConfiguration

As configurações são derivadas das classes abaixo. As configurações são para o filtro e especificam os tipos de dados que o filtro pode excluir.

  • SectionSettings
  • AvSettings
  • PesSettings
  • RecordSettings
  • DownloadSettings

O FilterEvent é derivado das classes abaixo para relatar eventos para diferentes diferentes tipos de dados.

  • SectionEvent
  • MediaEvent
  • PesEvent
  • TsRecordEvent
  • MmtpRecordEvent
  • TemiEvent
  • DownloadEvent
  • IpPayloadEvent

No Android 12 com o Tuner HAL 1.1 ou mais recente, os eventos abaixo têm suporte.

  • IpCidChangeEvent
  • RestartEvent
  • ScramblingStatusEvent
Eventos e formato de dados do filtro
Tipo de filtro Flags Eventos Operação de dados Formato de dados
TS.SECTION
MMTP.SECTION
IP.SECTION
TLV.SECTION
ALP.SECTION
 isRaw:
true		 Obrigatório:
DemuxFilterStatus::DATA_READY (
)
de DemuxFilterStatus::DATA_OVERFLOW
Recomendado:
DemuxFilterStatus::LOW_WATER
DemuxFilterStatus::HIGH_WATER		 De acordo com o evento e a programação interna, execute
Filter.read(buffer, offset, adjustedSize) um ou mais vezes.

Os dados são copiados do MQ da HAL para o buffer do cliente.		 Um pacote de sessão montado é preenchido em FMQ por outro pacote de sessão.
isRaw:
false		 Obrigatório:
DemuxFilterEvent::DemuxFilterSectionEvent[n] (
)
de DemuxFilterStatus::DATA_READY DemuxFilterStatus::DATA_OVERFLOW

Opcional:
DemuxFilterStatus::LOW_WATER (
) DemuxFilterStatus::HIGH_WATER		 for i=0; i<n; i++
Filter.read(buffer, offset, DemuxFilterSectionEven[i].size) e

Os dados são copiados do MQ da HAL para o buffer do cliente.
TS.PES isRaw:
true		 Obrigatório:
DemuxFilterStatus::DATA_READY (
)
de DemuxFilterStatus::DATA_OVERFLOW
Recomendado:
DemuxFilterStatus::LOW_WATER
DemuxFilterStatus::HIGH_WATER		 De acordo com o evento e a programação interna, execute
Filter.read(buffer, offset, adjustedSize) um ou mais vezes.

Os dados são copiados do MQ da HAL para o buffer do cliente.		 Um pacote PES montado é preenchido em FMQ por outro PES.
isRaw:
false		 Obrigatório:
DemuxFilterEvent::DemuxFilterPesEvent[n] (
)
de DemuxFilterStatus::DATA_READY DemuxFilterStatus::DATA_OVERFLOW

Opcional:
DemuxFilterStatus::LOW_WATER (
) DemuxFilterStatus::HIGH_WATER		 for i=0; i<n; i++
Filter.read(buffer, offset, DemuxFilterPesEven[i].size) e

Os dados são copiados do MQ da HAL para o buffer do cliente.
MMTP.PES isRaw:
true		 Obrigatório:
DemuxFilterStatus::DATA_READY (
)
de DemuxFilterStatus::DATA_OVERFLOW
Recomendado:
DemuxFilterStatus::LOW_WATER
DemuxFilterStatus::HIGH_WATER		 De acordo com o evento e a programação interna, execute
Filter.read(buffer, offset, adjustedSize) um ou mais vezes.

Os dados são copiados do MQ da HAL para o buffer do cliente.		 Um pacote MFU montado é preenchido em FMQ por outro MFU.
isRaw:
false		 Obrigatório:
DemuxFilterEvent::DemuxFilterPesEvent[n] (
)
de DemuxFilterStatus::DATA_READY DemuxFilterStatus::DATA_OVERFLOW

Opcional:
DemuxFilterStatus::LOW_WATER (
) DemuxFilterStatus::HIGH_WATER		 for i=0; i<n; i++
Filter.read(buffer, offset, DemuxFilterPesEven[i].size) e

Os dados são copiados do MQ da HAL para o buffer do cliente.
TS.TS
 N/A Obrigatório:
DemuxFilterStatus::DATA_READY (
)
de DemuxFilterStatus::DATA_OVERFLOW
Recomendado:
DemuxFilterStatus::LOW_WATER
DemuxFilterStatus::HIGH_WATER		 De acordo com o evento e a programação interna, execute
Filter.read(buffer, offset, adjustedSize) um ou mais vezes.

Os dados são copiados do MQ da HAL para o buffer do cliente.		 ts filtrado com o cabeçalho ts
está preenchido FMQ.
TS.Audio
TS.Video
MMTP.Audio
MMTP.Video		 isPassthrough:
true		 Opcional:
DemuxFilterStatus::DATA_READY (
)
de DemuxFilterStatus::DATA_OVERFLOW 		O cliente pode iniciar MediaCodec depois de receber DemuxFilterStatus::DATA_READY.
O cliente pode chamar Filter.flush depois de receber DemuxFilterStatus::DATA_OVERFLOW.		 N/A
isPassthrough:
false		 Obrigatório:
DemuxFilterEvent::DemuxFilterMediaEvent[n] (
)
de DemuxFilterStatus::DATA_READY DemuxFilterStatus::DATA_OVERFLOW

Opcional:
DemuxFilterStatus::LOW_WATER (
) DemuxFilterStatus::HIGH_WATER		 Para usar MediaCodec:
for i=0; i<n; i++
linearblock = MediaEvent[i].getLinearBlock();
codec.startQueueLinearBlock(linearblock)
linearblock.recycle() e

Para usar o áudio direto de AudioTrack:
for i=0; i<n; i++
audioHandle = MediaEvent[i].getAudioHandle();
audiotrack.write(encapsulated(audiohandle))		 Dados ES ou parciais de ES na memória ION.
TS.PCR
IP.NTP
ALP.PTP		 N/A Obrigatório:N/A
Opcional:N/A		 N/A N/A
TS.RECORD N/A Obrigatório:
DemuxFilterEvent::DemuxFilterTsRecordEvent[n] (
)
de RecordStatus::DATA_READY RecordStatus::DATA_OVERFLOW
RecordStatus::LOW_WATER (
) RecordStatus::HIGH_WATER

Opcional:
DemuxFilterStatus::DATA_READY
DemuxFilterStatus::DATA_OVERFLOW
DemuxFilterStatus::LOW_WATER
DemuxFilterStatus::HIGH_WATER		 Para dados de índice:
for i=0; i<n; i++
DemuxFilterTsRecordEvent[i]; (
)
Para conteúdo gravado, De acordo com RecordStatus::* e a programação interna, faça uma das seguintes opções:
  • Corrida de DvrRecord.write(adustedSize) uma ou mais vezes para armazenar.
    Os dados são transferidos do MQ da HAL para o armazenamento.
  • Corrida de DvrRecord.write(buffer, adustedSize) uma ou mais vezes para armazenar em buffer.
    Os dados são copiados do MQ da HAL para o buffer do cliente.
 Para dados de índice: transportados no payload do evento.

Para conteúdo gravado: stream de TS alterado preenchido em FMQ.
TS.TEMI N/A Obrigatório:
DemuxFilterEvent::DemuxFilterTemiEvent[n] (
)
Opcional:

de DemuxFilterStatus::DATA_READY DemuxFilterStatus::DATA_OVERFLOW
DemuxFilterStatus::LOW_WATER (
) DemuxFilterStatus::HIGH_WATER		 for i=0; i<n; i++
DemuxFilterTemiEvent[i];		 N/A
MMTP.MMTP N/A Obrigatório:
DemuxFilterStatus::DATA_READY (
)
de DemuxFilterStatus::DATA_OVERFLOW
Recomendado:
DemuxFilterStatus::LOW_WATER
DemuxFilterStatus::HIGH_WATER		 De acordo com o evento e a programação interna, execute
Filter.read(buffer, offset, adjustedSize) um ou mais vezes.

Os dados são copiados do MQ da HAL para o buffer do cliente.		 mmtp filtrado com o cabeçalho mmtp
está preenchido FMQ.
MMTP.RECORD N/A Obrigatório:
DemuxFilterEvent::DemuxFilterMmtpRecordEvent[n] (
)
de RecordStatus::DATA_READY RecordStatus::DATA_OVERFLOW
RecordStatus::LOW_WATER (
) RecordStatus::HIGH_WATER

Opcional:
DemuxFilterStatus::DATA_READY
DemuxFilterStatus::DATA_OVERFLOW
DemuxFilterStatus::LOW_WATER
DemuxFilterStatus::HIGH_WATER		 Para dados de índice: for i=0; i<n; i++
DemuxFilterMmtpRecordEvent[i];

Para conteúdo gravado, de acordo com RecordStatus::* e programação interna, execute um dos seguinte:
  • Execute DvrRecord.write(adjustedSize) uma ou mais vezes armazenamento.
    Os dados são transferidos do MQ da HAL para o armazenamento.
  • Execute DvrRecord.write(buffer, adjustedSize)um ou mais vezes para armazenar em buffer.
    Os dados são copiados do MQ da HAL para o buffer do cliente.
 Para dados de índice: transportados no payload do evento.

Para conteúdo gravado:stream gravado com multiplexação preenchida FMQ.

Se a origem do filtro para a gravação for de TLV.TLV a IP.IP com passthrough, o stream gravado tem TLV e cabeçalho IP.
MMTP.DOWNLOAD N/A Obrigatório:
DemuxFilterEvent::DemuxFilterDownloadEvent[n] (
)
de DemuxFilterStatus::DATA_READY DemuxFilterStatus::DATA_OVERFLOW

Opcional:
DemuxFilterStatus::LOW_WATER (
) DemuxFilterStatus::HIGH_WATER		 for i=0; i<n; i++ Filter.read(buffer, offset, DemuxFilterDownloadEvent[i].size) e

Os dados são copiados do MQ da HAL para o buffer do cliente.		 O pacote de download é preenchido no FMQ por outro pacote de download de IP.
IP.IP_PAYLOAD N/A Obrigatório:
DemuxFilterEvent::DemuxFilterIpPayloadEvent[n] (
)
de DemuxFilterStatus::DATA_READY DemuxFilterStatus::DATA_OVERFLOW

Opcional:
DemuxFilterStatus::LOW_WATER (
) DemuxFilterStatus::HIGH_WATER		 for i=0; i<n; i++ Filter.read(buffer, offset, DemuxFilterIpPayloadEvent[i].size) e

Os dados são copiados do MQ da HAL para o buffer do cliente.		 O pacote de payload de IP é preenchido em FMQ por outro pacote de payload de IP.
IP.IP
TLV.TLV
ALP.ALP		 isPassthrough:
true		 Opcional:
DemuxFilterStatus::DATA_READY (
)
de DemuxFilterStatus::DATA_OVERFLOW 		O subfluxo do protocolo foi filtrado para o próximo filtro corrente N/A
isPassthrough:
false		 Obrigatório:
DemuxFilterStatus::DATA_READY (
)
de DemuxFilterStatus::DATA_OVERFLOW
Recomendado:
DemuxFilterStatus::LOW_WATER
DemuxFilterStatus::HIGH_WATER		 De acordo com o evento e a programação interna, execute
Filter.read(buffer, offset, adjustedSize) um ou mais vezes.

Os dados são copiados do MQ da HAL para o buffer do cliente.		 O subfluxo do protocolo filtrado com o cabeçalho do protocolo está preenchido FMQ.
IP.PAYLOAD_THROUGH
TLV.PAYLOAD_THROUGH
ALP.PAYLOAD_THROUGH		 N/A Opcional:
DemuxFilterStatus::DATA_READY (
)
de DemuxFilterStatus::DATA_OVERFLOW 		O payload de protocolo filtrado alimenta o próximo filtro no filtro corrente N/A
Exemplo de fluxo para usar o filtro na criação de PSI/SI

Exemplo de fluxo de uso do filtro para criar PSI/SI.

Figura 10. Fluxo para criar PSI/SI

  1. Abra um filtro.

    Filter filter = tuner.openFilter(
  Filter.TYPE_TS,
  Filter.SUBTYPE_SECTION,
  /* bufferSize */1000,
  executor,
  filterCallback
);

  2. Configure e inicie o filtro.

    Settings settings = SectionSettingsWithTableInfo
    .builder(Filter.TYPE_TS)
    .setTableId(2)
    .setVersion(1)
    .setCrcEnabled(true)
    .setRaw(false)
    .setRepeat(false)
    .build();
  FilterConfiguration config = TsFilterConfiguration
    .builder()
    .setTpid(10)
    .setSettings(settings)
    .build();
  filter.configure(config);
  filter.start();

  3. Processar SectionEvent.

    FilterCallback filterCallback = new FilterCallback() {
  @Override
  public void onFilterEvent(Filter filter, FilterEvent[] events) {
    for (FilterEvent event : events) {
      if (event instanceof SectionEvent) {
        SectionEvent sectionEvent = (SectionEvent) event;
        int tableId = sectionEvent.getTableId();
        int version = sectionEvent.getVersion();
        int dataLength = sectionEvent.getDataLength();
        int sectionNumber = sectionEvent.getSectionNumber();
        filter.read(buffer, 0, dataLength); }
      }
    }
};
Exemplo de fluxo para usar o MediaEvent do filtro

Exemplo de fluxo para usar o MediaEvent do filtro.

Figura 11. Fluxo para usar o MediaEvent do filtro

  1. Abra, configure e inicie os filtros A/V.
  2. Processar MediaEvent.
  3. Receba MediaEvent.
  4. Coloque o bloco linear na fila de codec.
  5. Libere o identificador A/V quando os dados forem consumidos.

Android.media.tv.tuner.dvr

O DvrRecorder oferece esses métodos para gravação.

  • configure
  • attachFilter
  • detachFilter
  • start
  • flush
  • stop
  • setFileDescriptor
  • write

A DvrPlayback oferece esses métodos para reprodução.

  • configure
  • start
  • flush
  • stop
  • setFileDescriptor
  • read

DvrSettings é usado para configurar DvrRecorder e DvrPlayback. OnPlaybackStatusChangedListener e OnRecordStatusChangedListener são usados para informar o status de uma instância de DVR.

Exemplo de fluxo para iniciar um registro

Exemplo de fluxo para iniciar um registro.

Figura 12. Fluxo para iniciar um registro

  1. Abra, configure e inicie o DvrRecorder.

    DvrRecorder recorder = openDvrRecorder(/* bufferSize */ 1000, executor, listener);
DvrSettings dvrSettings = DvrSettings
.builder()
.setDataFormat(DvrSettings.DATA_FORMAT_TS)
.setLowThreshold(100)
.setHighThreshold(900)
.setPacketSize(188)
.build();
recorder.configure(dvrSettings);
recorder.attachFilter(filter);
recorder.setFileDescriptor(fd);
recorder.start();

  2. Receba RecordEvent e recupere as informações do índice.

    FilterCallback filterCallback = new FilterCallback() {
  @Override
  public void onFilterEvent(Filter filter, FilterEvent[] events) {
    for (FilterEvent event : events) {
      if (event instanceof TsRecordEvent) {
        TsRecordEvent recordEvent = (TsRecordEvent) event;
        int tsMask = recordEvent.getTsIndexMask();
        int scMask = recordEvent.getScIndexMask();
        int packetId = recordEvent.getPacketId();
        long dataLength = recordEvent.getDataLength();
        // handle the masks etc. }
      }
    }
};

  3. Inicialize OnRecordStatusChangedListener e armazene os dados de registro.

      OnRecordStatusChangedListener listener = new OnRecordStatusChangedListener() {
    @Override
    public void onRecordStatusChanged(int status) {
      // a customized way to consume data efficiently by using status as a hint.
      if (status == Filter.STATUS_DATA_READY) {
        recorder.write(size);
      }
    }
  };

HAL de sintonizador

A HAL Tuner segue o HIDL e define a interface entre o framework e hardware do fornecedor. Os fornecedores usam a interface para implementar a HAL Tuner e o o framework o utiliza para se comunicar com a implementação da Tuner HAL.

Módulos

Sintonizador HAL 1.0

Módulos Controles básicos Controles específicos do módulo Arquivos HAL
ITuner N/A frontend(open, getIds, getInfo), openDemux. openDescrambler, openLnb, getDemuxCaps ITuner.hal
IFrontend setCallback, getStatus, close tune, stopTune e scan. stopScan, setLnb IFrontend.hal
IFrontendCallback.hal
IDemux close setFrontendDataSource, openFilter, openDvr, getAvSyncHwId, getAvSyncTime, connect / disconnectCiCam IDemux.hal
IDvr close, start, stop, configure attach/detachFilters, flush, getQueueDesc IDvr.hal
IDvrCallback.hal
IFilter close, start, stop, configure, getId flush, getQueueDesc, releaseAvHandle, setDataSource IFilter.hal
IFilterCallback.hal
ILnb close, setCallback setVoltage, setTone, setSatellitePosition, sendDiseqcMessage ILnb.hal
ILnbCallback.hal
IDescrambler close setDemuxSource, setKeyToken. addPid de removePid IDescrambler.hal

Tuner HAL 1.1 (derivada do Tuner HAL 1.0)

Módulos Controles básicos Controles específicos do módulo Arquivos HAL
ITuner N/A getFrontendDtmbCapabilities @1.1::ITuner.hal
IFrontend tune_1_1, scan_1_1, getStatusExt1_1 link/unlinkCiCam @1.1::IFrontend.hal
@1.1::IFrontendCallback.hal
IFilter getStatusExt1_1 configureIpCid, configureAvStreamType, getAvSharedHandle, configureMonitorEvent @1.1::IFilter.hal
@1.1::IFilterCallback.hal

Diagrama de fluxo das interações entre os módulos da HAL do Tuner.

Figura 13. Diagrama das interações entre os módulos HAL do Tuner

Vinculação do filtro

A HAL Tuner é compatível com vinculação de filtros, de forma que os filtros possam ser vinculados a outros filtros para várias camadas. Os filtros seguem as regras abaixo.

  • Os filtros são vinculados como uma árvore. Não é permitido fechar caminhos.
  • O nó raiz é demux.
  • Os filtros operam de forma independente.
  • Todos os filtros começam a receber dados.
  • A vinculação do filtro é eliminada no último filtro.

O bloco de código abaixo e a figura 14 ilustram um exemplo de filtragem de vários camadas.

demuxCaps = ITuner.getDemuxCap;
If (demuxCaps[IP][MMTP] == true) {
        ipFilter = ITuner.openFilter(<IP, ..>)
        mmtpFilter1 = ITuner.openFilter(<MMTP ..>)
        mmtpFilter2 = ITuner.openFilter(<MMTP ..>)
        mmtpFilter1.setDataSource(<ipFilter>)
        mmtpFilter2.setDataSource(<ipFilter>)
}

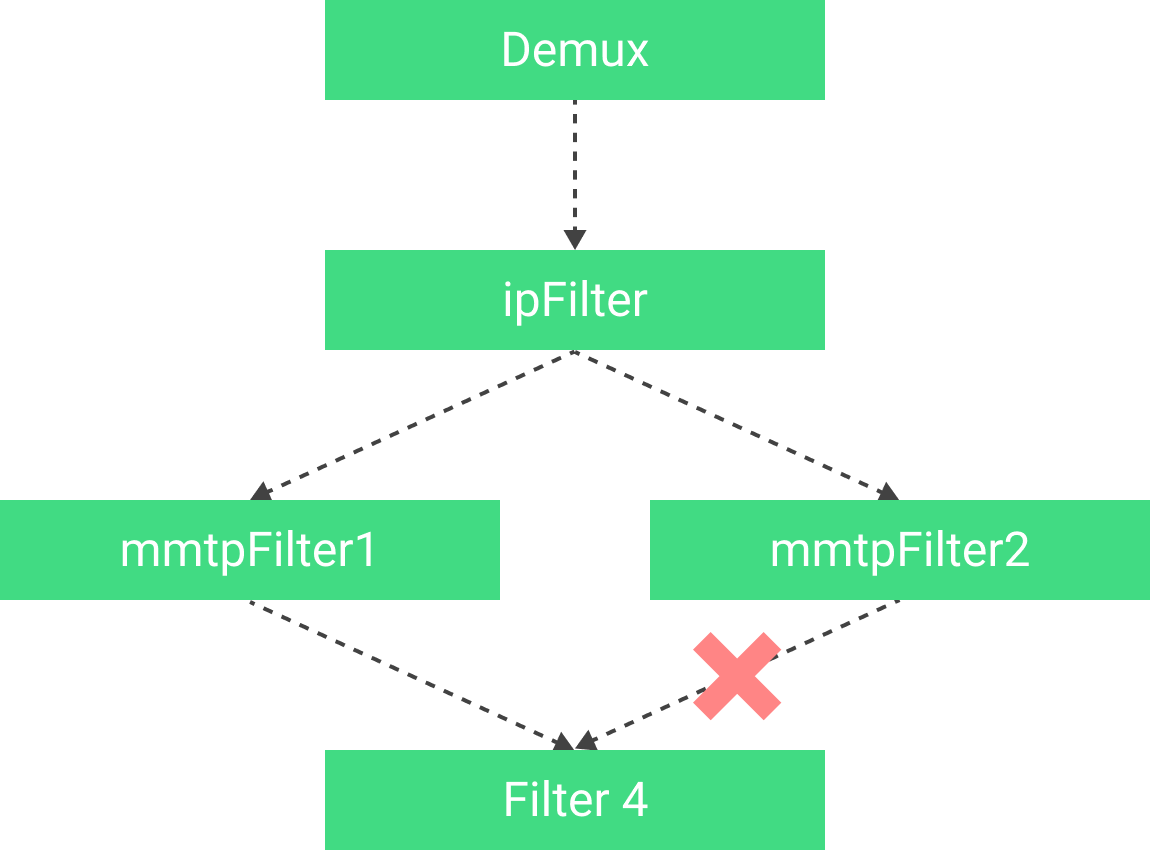

Diagrama de exemplo de vinculação de filtros.

Figura 14. Diagrama de fluxo de uma vinculação de filtros para várias camadas

Gerenciador de recursos do Tuner

Antes do Tuner Resource Manager (TRM), alternar entre dois apps exigia a mesmo hardware do Tuner. O TV Input Framework (TIF) usou um "primeiro a ganhar" que significa que o app que receber o recurso primeiro vai mantê-lo. No entanto, esse mecanismo pode não ser ideal para alguns casos de uso complicados.

O TRM é executado como um serviço do sistema para gerenciar o hardware do Tuner, TVInput e CAS recursos para apps. O TRM usa uma "vitória em primeiro plano" mecanismo de atenção, calcula a prioridade do app com base em primeiro ou segundo plano status e tipo de caso de uso. O TRM concede ou revoga o recurso com base a prioridade. O TRM centraliza o gerenciamento de recursos do ATV para transmissão, OTT, e DVR.

Interface do TRM

O TRM expõe interfaces AIDL em ITunerResourceManager.aidl para o Tuner framework, MediaCas e TvInputHardwareManager para registrar, solicitar ou liberar recursos.

As interfaces para gerenciamento de clientes estão listadas abaixo.

  • registerClientProfile(in ResourceClientProfile profile, IResourcesReclaimListener listener, out int[] clientId)
  • unregisterClientProfile(in int clientId)

As interfaces para solicitar e liberar recursos estão listadas abaixo.

  • requestFrontend(TunerFrontendRequest request, int[] frontendHandle) / releaseFrontend
  • requestDemux(TunerDemuxRequest request, int[] demuxHandle) / releaseDemux
  • requestDescrambler(TunerDescramblerRequest request, int[] descramblerHandle) / releaseDescrambler
  • requestCasSession(CasSessionRequest request, int[] casSessionHandle) / releaseCasSession
  • requestLnb(TunerLnbRequest request, int[] lnbHandle) / releaseLnb

As classes de cliente e solicitação estão listadas abaixo.

  • ResourceClientProfile
  • ResourcesReclaimListener
  • TunerFrontendRequest
  • TunerDemuxRequest
  • TunerDescramblerRequest
  • CasSessionRequest
  • TunerLnbRequest

Prioridade do cliente

O TRM calcula a prioridade do cliente usando parâmetros do e o valor de prioridade do arquivo de configuração. A prioridade pode também podem ser atualizadas por um valor de prioridade arbitrário do cliente.

Parâmetros no perfil do cliente

O TRM recupera o ID do processo de mTvInputSessionId para decidir se um app é um app em primeiro ou segundo plano. Para criar mTvInputSessionId, TvInputService.onCreateSession ou TvInputService.onCreateRecordingSession inicializa uma sessão TIS.

mUseCase indica o caso de uso da sessão. Os casos de uso predefinidos são listadas abaixo.

TvInputService.PriorityHintUseCaseType  {
  PRIORITY_HINT_USE_CASE_TYPE_PLAYBACK
  PRIORITY_HINT_USE_CASE_TYPE_LIVE
  PRIORITY_HINT_USE_CASE_TYPE_RECORD,
  PRIORITY_HINT_USE_CASE_TYPE_SCAN,
  PRIORITY_HINT_USE_CASE_TYPE_BACKGROUND
}

Arquivo de configuração

Arquivo de configuração padrão

O arquivo de configuração padrão abaixo fornece valores de prioridade para uso predefinido casos de uso diferentes. Os usuários podem alterar os valores usando um arquivo de configuração personalizado.

Caso de uso Primeiro plano Contexto
LIVE 490 400
PLAYBACK sobreposição ou 300
RECORD 600 500
SCAN 450 200
BACKGROUND 180 100
Arquivo de configuração personalizado

Os fornecedores podem personalizar o arquivo de configuração /vendor/etc/tunerResourceManagerUseCaseConfig.xml: Esse arquivo é usado para adicionar, remover ou atualizar os tipos de caso de uso e os valores de prioridade. O arquivo personalizado pode usar platform/hardware/interfaces/tv/tuner/1.0/config/tunerResourceManagerUseCaseConfigSample.xml como modelo.

Por exemplo, um novo caso de uso de fornecedor é VENDOR_USE_CASE__[A-Z0-9]+, [0 - 1000]. O formato deve seguir platform/hardware/interfaces/tv/tuner/1.0/config/tunerResourceManagerUseCaseConfig.xsd:

Valor de prioridade arbitrário e bom custo-benefício

O TRM fornece updateClientPriority para que o cliente atualize o valor arbitrário valor de prioridade e bom valor. O valor de prioridade arbitrário substitui o valor de prioridade calculado do tipo de caso de uso e do ID da sessão.

O valor bom indica quão leniente é o comportamento do cliente quando está em conflito com outro cliente. O bom valor diminui a prioridade do cliente valor antes do seu valor de prioridade é comparado com o cliente desafiador.

Mecanismo de recuperação

O diagrama abaixo mostra como os recursos são recuperados e atribuídos quando quando ocorre um conflito de recursos.

Diagrama do processo do mecanismo de recuperação.

Figura 15. Diagrama do mecanismo de recuperação de um conflito entre o Tuner recursos
