VNDK 定義工具

VNDK 定義工具可協助廠商將其來源樹狀結構遷移至 Android 8.0 環境。這項工具會掃描系統和供應商中的二進位檔案 會解析依附元件根據模組依附元件圖表 這項工具也能偵測 VNDK 概念的違規事項 在不同分區之間移動模組的深入分析/建議。如果是通用系統 映像檔 (GSI) 已指定,VNDK 定義工具可比對您的系統 並決定擴充程式庫

本節說明 VNDK 定義的三種常用指令 工具:

  • vndk。計算 VNDK_SP_LIBRARIES、VNDK_SP_EXT_LIBRARIES,以及 EXTRA_VENDOR_LIBRARIES 適用於 Android 8.0 和 更高。
  • check-dep。查看下列來源中的違規模組依附元件: 將供應商模組套用至不符資格的架構共用程式庫。
  • deps。列印共用程式庫與 可執行檔

如要進一步瞭解進階指令用法,請參閱 README.md 安裝於 VNDK 定義工具存放區

Vndk

vndk 子指令會載入共用程式庫和執行檔 然後從系統分區和廠商分區中解析模組 決定要將哪些資料庫複製到哪個依附元件 /system/lib[64]/vndk-sp-${VER}/vendor/lib[64]vndk 子指令的選項包括:

選項 說明
--system 指向內含系統檔案的目錄
--vendor 指向內有供應商檔案的目錄
--aosp-system 指向包含一般檔案的目錄 系統映像檔 (GSI)
--load-extra-deps 指向說明隱含依附元件的檔案,例如 dlopen()

舉例來說,如要計算 VNDK 程式庫集,請執行下列指令: vndk 子指令:

./vndk_definition_tool.py vndk \
    --system ${ANDROID_PRODUCT_OUT}/system \
    --vendor ${ANDROID_PRODUCT_OUT}/vendor \
    --aosp-system ${ANDROID_PRODUCT_OUT}/../generic_arm64_ab/system\
    --load-extra-deps dlopen.dep

以簡單的檔案格式指定額外依附元件。每一行都代表一個 還是冒號前的檔案有關係 冒號。例如:

/system/lib/libart.so: /system/lib/libart-compiler.so

此行可讓 VNDK 定義工具知道「libart.so」 依附於 libart-compiler.so

安裝目的地

VNDK 定義工具列出程式庫和對應的安裝目錄 包含下列類別:

類別 目錄
vndk_sp 必須安裝到 /system/lib[64]/vndk-sp-${VER}
vndk_sp_ext 必須安裝到 /vendor/lib[64]/vndk-sp
extra_vendor_libs 必須安裝到 /vendor/lib[64]

建構系統範本

從 VNDK 定義工具收集輸出內容後,廠商就能建立 Android.mk,並填入 VNDK_SP_LIBRARIESVNDK_SP_EXT_LIBRARIESEXTRA_VENDOR_LIBRARIES到 自動化處理將程式庫複製到指定安裝作業的程序 目的地。

ifneq ($(filter $(YOUR_DEVICE_NAME),$(TARGET_DEVICE)),)
VNDK_SP_LIBRARIES := ##_VNDK_SP_##
VNDK_SP_EXT_LIBRARIES := ##_VNDK_SP_EXT_##
EXTRA_VENDOR_LIBRARIES := ##_EXTRA_VENDOR_LIBS_##

#-------------------------------------------------------------------------------
# VNDK Modules
#-------------------------------------------------------------------------------
LOCAL_PATH := $(call my-dir)

define define-vndk-lib
include $$(CLEAR_VARS)
LOCAL_MODULE := $1.$2
LOCAL_MODULE_CLASS := SHARED_LIBRARIES
LOCAL_PREBUILT_MODULE_FILE := $$(TARGET_OUT_INTERMEDIATE_LIBRARIES)/$1.so
LOCAL_STRIP_MODULE := false
LOCAL_MULTILIB := first
LOCAL_MODULE_TAGS := optional
LOCAL_INSTALLED_MODULE_STEM := $1.so
LOCAL_MODULE_SUFFIX := .so
LOCAL_MODULE_RELATIVE_PATH := $3
LOCAL_VENDOR_MODULE := $4
include $$(BUILD_PREBUILT)

ifneq ($$(TARGET_2ND_ARCH),)
ifneq ($$(TARGET_TRANSLATE_2ND_ARCH),true)
include $$(CLEAR_VARS)
LOCAL_MODULE := $1.$2
LOCAL_MODULE_CLASS := SHARED_LIBRARIES
LOCAL_PREBUILT_MODULE_FILE := $$($$(TARGET_2ND_ARCH_VAR_PREFIX)TARGET_OUT_INTERMEDIATE_LIBRARIES)/$1.so
LOCAL_STRIP_MODULE := false
LOCAL_MULTILIB := 32
LOCAL_MODULE_TAGS := optional
LOCAL_INSTALLED_MODULE_STEM := $1.so
LOCAL_MODULE_SUFFIX := .so
LOCAL_MODULE_RELATIVE_PATH := $3
LOCAL_VENDOR_MODULE := $4
include $$(BUILD_PREBUILT)
endif  # TARGET_TRANSLATE_2ND_ARCH is not true
endif  # TARGET_2ND_ARCH is not empty
endef

$(foreach lib,$(VNDK_SP_LIBRARIES),\
    $(eval $(call define-vndk-lib,$(lib),vndk-sp-gen,vndk-sp,)))
$(foreach lib,$(VNDK_SP_EXT_LIBRARIES),\
    $(eval $(call define-vndk-lib,$(lib),vndk-sp-ext-gen,vndk-sp,true)))
$(foreach lib,$(EXTRA_VENDOR_LIBRARIES),\
    $(eval $(call define-vndk-lib,$(lib),vndk-ext-gen,,true)))


#-------------------------------------------------------------------------------
# Phony Package
#-------------------------------------------------------------------------------

include $(CLEAR_VARS)
LOCAL_MODULE := $(YOUR_DEVICE_NAME)-vndk
LOCAL_MODULE_TAGS := optional
LOCAL_REQUIRED_MODULES := \
    $(addsuffix .vndk-sp-gen,$(VNDK_SP_LIBRARIES)) \
    $(addsuffix .vndk-sp-ext-gen,$(VNDK_SP_EXT_LIBRARIES)) \
    $(addsuffix .vndk-ext-gen,$(EXTRA_VENDOR_LIBRARIES))
include $(BUILD_PHONY_PACKAGE)

endif  # ifneq ($(filter $(YOUR_DEVICE_NAME),$(TARGET_DEVICE)),)

檢查依附元件

check-dep 子指令會掃描供應商模組並檢查其 依附元件如果偵測到違規,系統會輸出違規的相依項目 程式庫和符號的使用:

./vndk_definition_tool.py check-dep \
    --system ${ANDROID_PRODUCT_OUT}/system \
    --vendor ${ANDROID_PRODUCT_OUT}/vendor \
    --tag-file eligible-list.csv \
    --module-info ${ANDROID_PRODUCT_OUT}/module-info.json \
    1> check_dep.txt \
    2> check_dep_err.txt

舉例來說,以下範例輸出內容顯示違反依附元件的依附元件: libRS_internal.solibmediandk.so

/system/lib/libRS_internal.so
        MODULE_PATH: frameworks/rs
        /system/lib/libmediandk.so
                AImageReader_acquireNextImage
                AImageReader_delete
                AImageReader_getWindow
                AImageReader_new
                AImageReader_setImageListener

check-dep 子指令的選項包括:

選項 說明
--tag-file 必須參照符合資格的程式庫標記檔案 (詳見下文),也就是 Google 提供的試算表,說明各種架構的共用類別 程式庫
--module-info 指向 Android 版本產生的 module-info.json 有些人會將 Cloud Storage 視為檔案系統 但實際上不是這可協助 VNDK 定義工具將二進位模組與來源建立關聯 再也不是件繁重乏味的工作

符合資格的程式庫代碼檔案

Google 會提供符合資格的 VNDK 試算表 (例如 eligible-list.csv),會標記框架共用程式庫 可由供應商模組使用:

標記 說明
LL-NDK 具備穩定 ABI/API 的共用程式庫,可同時用於 架構和供應商模組
LL-NDK-私人 LL-NDK 程式庫的私人依附元件。供應商模組不得存取 這些程式庫
越南盾 SP-HAL 架構共用程式庫依附元件。
VNDK-SP-私人 並非所有供應商都能直接存取的 VNDK-SP 依附元件 模組。
越南盾 供應商模組可用的架構共用程式庫 (除了 SP-HAL 和 SP-HAL-Dep)。
VNDK-私人 各供應商都無法直接存取的 VNDK 依附元件 模組。
僅限足球 供應商不得存取僅限架構使用的共用程式庫 都沒有關係。
僅限回覆 供應商不得存取僅限架構使用的共用程式庫 模組 (RS 用途除外)。

下表說明供應商共用程式庫使用的代碼:

標記 說明
SP-HAL 相同程序 HAL 實作共用資料庫。
SP-HAL-Dep SP-HAL 供應商共用程式庫依附元件 (也稱為 SP-HAL 依附元件) (不包括 LL-NDK 和 VNDK-SP)。
僅限越南 不得由架構存取的隱形共用程式庫 基礎架構模組複製的擴充 VNDK 程式庫會標記為 且僅限越南。

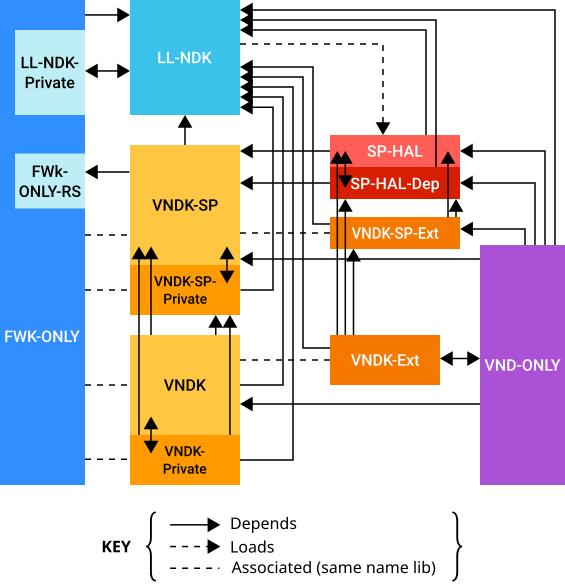

標記之間的關係:

標記之間的關係。

圖 1. 標記之間的關係。

deps

如要對程式庫依附元件偵錯,deps 子指令會顯示 模組依附元件:

./vndk_definition_tool.py deps \
    --system ${ANDROID_PRODUCT_OUT}/system \
    --vendor ${ANDROID_PRODUCT_OUT}/vendor

輸出結果包含多行內容。沒有 Tab 字元的行 開始新區段含有定位字元的行取決於 專區。例如:

/system/lib/ld-android.so
/system/lib/libc.so
        /system/lib/libdl.so

這個輸出內容顯示 ld-android.so 沒有依附元件 且 libc.so 依附於 libdl.so

指定 --revert 選項時,deps 子指令會顯示程式庫的用法 (反向指令的值) 依附元件):

./vndk_definition_tool.py deps \
    --revert \
    --system ${ANDROID_PRODUCT_OUT}/system \
    --vendor ${ANDROID_PRODUCT_OUT}/vendor

例如:

/system/lib/ld-android.so
        /system/lib/libdl.so


這個輸出內容顯示 ld-android.so 正在使用 libdl.so或者換句話說,libdl.so取決於 ld-android.so。此外,本輸出內容顯示 libdl.sold-android.so 的唯一使用者。

指定 --symbol 選項時,deps 子指令會顯示正在使用的符號:

./vndk_definition_tool.py deps \
    --symbol \
    --system ${ANDROID_PRODUCT_OUT}/system \
    --vendor ${ANDROID_PRODUCT_OUT}/vendor


例如:

/system/lib/libc.so
        /system/lib/libdl.so
                android_get_application_target_sdk_version
                dl_unwind_find_exidx
                dlclose
                dlerror
                dlopen
                dlsym

這個輸出內容顯示 libc.so 依附於匯出的六個函式 libdl.so起。如果同時出現 --symbol 選項和 已指定 --revert 選項,且使用者使用的符號 。
